Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/HK)

Beitragvon roadzzzter » 03.02.2021 22:02

Hallo zusammen,

ich bin zurzeit an der Überarbeitung meiner Audioanlage.
Dabei habe ich mir vorgenommen einzelne Schritte zu dokumentieren und Anleitungen zu erstellen, wenn diese noch nicht verfügbar sind.

Unsere Zettis kommen in die Jahre und an allen Ecken und Enden bröseln die Schaumstoffe vor sich hin. Auch in den Lautsprecherabdeckungen passiert das. :arrow:
Der Schaumstoff zerfällt

Hier wird der Schaumstoff meist als Blickschutz hinter dem Metallgitter eingesetzt. An diesen heranzukommen ist nicht einfach. Aber mit etwas Geduld und Geschick auf jeden Fall machbar und vor Allem, wesentlich günstiger als diese Gitter neu zu bestellen, denn:

Die HiFi-System- Blende; Nummer: 51168410429 kostet aktuell ca. 87 Euro (plus Versand) :|
Die Harman-Kardon-Blende; Nummer: 51168410429 Kostet aktuell ca. 97 Euro (plus Versand) :pssst:
- und dann wurden diese wohl auch schon vor X Jahren produziert. :enraged:

Also tauschen wir nun den Schaumstoff gegen geeigneten Akustikstoff aus. :wink:
Akustikstoff hat die Eigenschaft den Schall durch seine Grobmaschigkeit nicht deutlich zu dämpfen oder zu absorbieren.
Hier gibt es eine Faustregel:
Je höher die Frequenz desto anfälliger ist sie für dämpfende Einflüsse welche im Alltag häufiger vorkommen. (Teppiche, Vorhänge, Polstermöbel, ect.)
:idea: [Aus diesem Grund ist es z.B. egal, wo sich der Subwoofer befindet, da tiefe Frequenzen selten gedämpft werden. (Hierzu wäre z.B. eine Dämpfung nach dem Helmholtz-Prinzip notwendig.)] Der Subwoofer arbeitet also größtenteils indirekt.
Bei mittleren und hohen Frequenzen sieht das anders aus. Diese arbeiten am effektivstem im Direktschallbereich. Daher befinden sich z.B. die Hochtöner immer im Sichtbereich um am besten wirken zu können.
Vor diese, wenn man nun "ungeeignete Stoffe" spannt, verschlechtert man deren Wirkungsgrad also enorm. Daher habe ich mich für den besagten Akustikstoff entschieden.
Bestellt habe ich diesen bei: http://www.akustikstoff.com, hier gibt es auch viele verschiedene Farben für den Fall das man nicht Schwarz verwenden möchte.

Hier ein paar Fotos der Dokumentation.

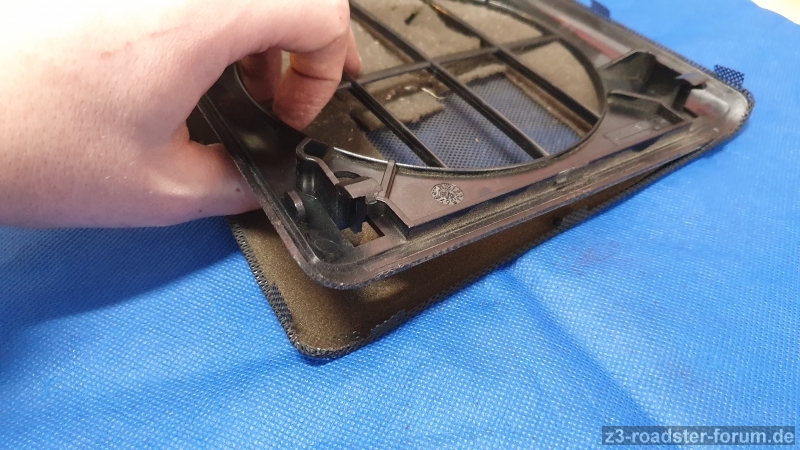

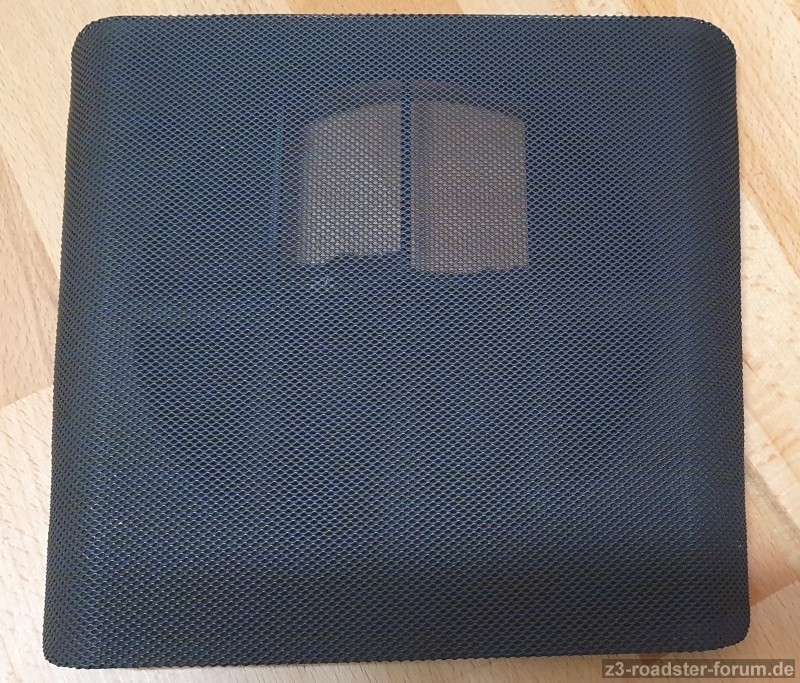

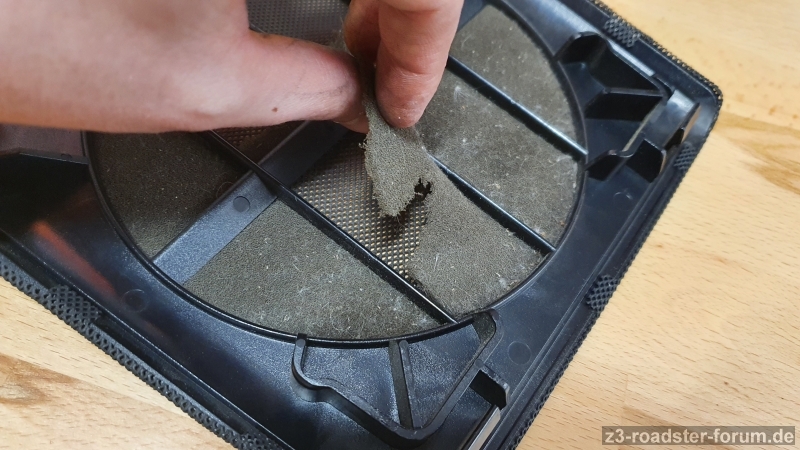

Zerlegen der Blende

Zuschneiden des Stoffs


Das Ergebnis kann sich sehen lassen.

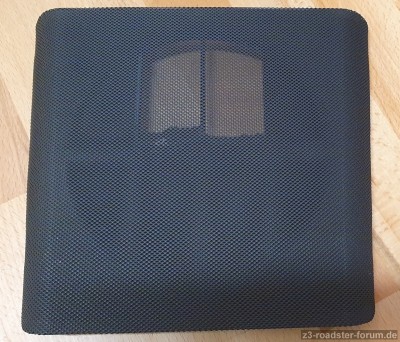

Vorher

Nachher fertig.png

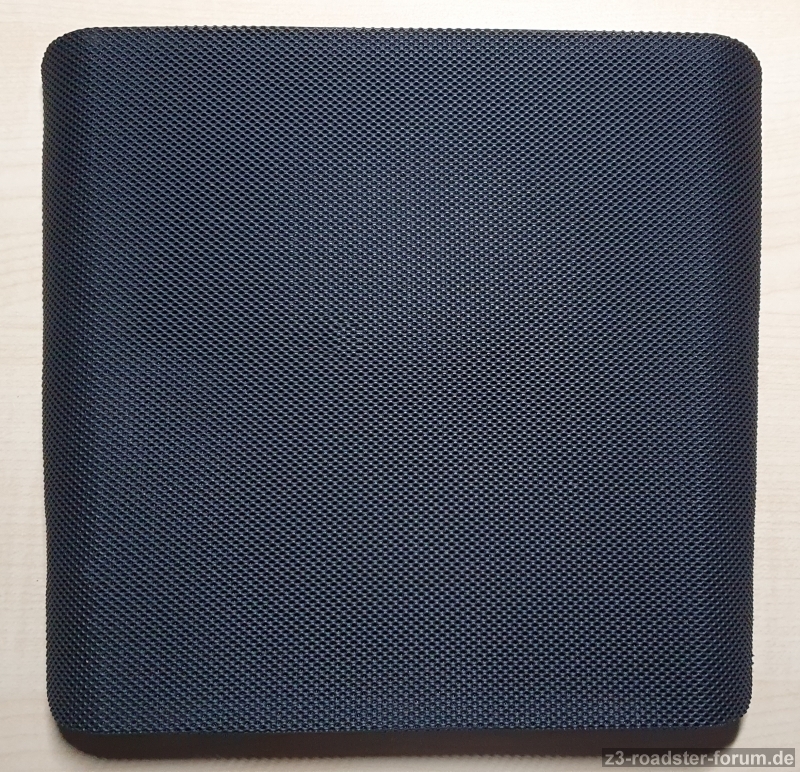

Nachher


Die ausführliche Anleitung gibt’s nun im Downloadbereich. :banana:

Ich denke die Herangehensweise lässt sich bei allen Lautsprechergittern im Z3 anwenden. Egal welches Audiosystem verbaut ist.

Ich wünsche viel Erfolg bei der Umsetzung!!!

GrüzZze aus der Oberpfalz :sunny:

Florian
Benutzeravatar
roadzzzter
Benutzer

Themenstarter

10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft

Alter: 28
Beiträge: 177
Themen: 16
Bilder: 97
Registriert: 20.07.2010 14:13
Wohnort: Neumarkt i.d.OPf.

Z3 roadster 1.9 (2000)







Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon ageage » 03.02.2021 23:09

Tolles dyi - weiter so!! :D :D
ageage
Benutzer

3 Jahre Mitgliedschaft3 Jahre Mitgliedschaft3 Jahre Mitgliedschaft

Beiträge: 356
Themen: 34
Registriert: 25.06.2017 17:44

Z3 roadster 2.0 (01/2000)




Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon Marc Z3 » 04.02.2021 10:57

Hallo,

danke für deine Infos....bei mir steht auch ein Austausch an - habe das Harman-Kardon-System und der Lautsprecher hinter dem Beifahrersitz hat sich verabschiedet - der gurgelt nur noch und selbst das nicht immer - mir graut schon vor dem Austausch.

Wenn jemand eine Empfehlung für guten Ersatz hat bei dieser Gelegenheit bitte melden/schreiben - bin für Hilfe und gute Tipps offen.

Gruß
Marc
Benutzeravatar
Marc Z3
Benutzer

6 Jahre Mitgliedschaft6 Jahre Mitgliedschaft6 Jahre Mitgliedschaft6 Jahre Mitgliedschaft6 Jahre Mitgliedschaft6 Jahre Mitgliedschaft

Beiträge: 115
Themen: 13
Bilder: 2
Registriert: 21.11.2014 18:33
Wohnort: München

Z3 roadster 1.9i (05/1998)




Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon roadzzzter » 10.02.2021 23:16

roadzzzter hat geschrieben:...
Ich denke die Herangehensweise lässt sich bei allen Lautsprechergittern im Z3 anwenden. Egal welches Audiosystem verbaut ist.

...


Hallo zusammen,

es ging weiter bei mir. :banana:
Diesmal ging es den Lautsprechergittern hinter den Sitzen an den Schaumstoff.

Ich habe hierzu auch wieder eine Anleitung erstellt die es jetzt hier im Downloadbereich gibt.

Alles in allem eine frickelige Arbeit die sich wieder rentiert. Ich bin mit dem Ergebnis zufrieden.
Fertiges Ergebnis


Bei dieser Gelegenheit habe ich auch gleich die HiFi-Lautsprecher gegen neue 2-Wege Treiber von Alpine ausgetauscht.
Alpine S-S40 (4-Zoll) 2-Wege-Koaxial-Lautsprecher

Klanglich eine deutliche Verbesserung, da nun auch von Hinten deutlich mehr Höhen kommen und die Mitten wesentlich präsenter sind. :thumpsup:

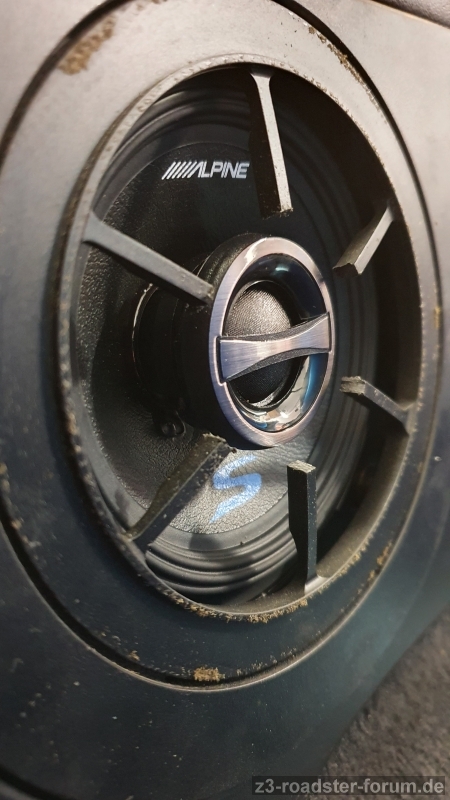

Da diese Lautsprecher mehr aufbauen, habe ich die Blende innen bearbeiten müssen.
Der Ring wurde entfernt damit der Hochtöner gut Platz hat

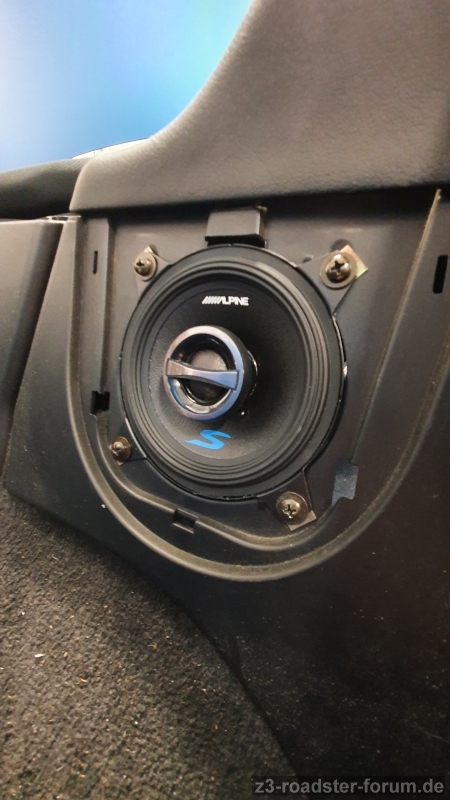

Erster Testeinbau - vor dem säubern der Blende

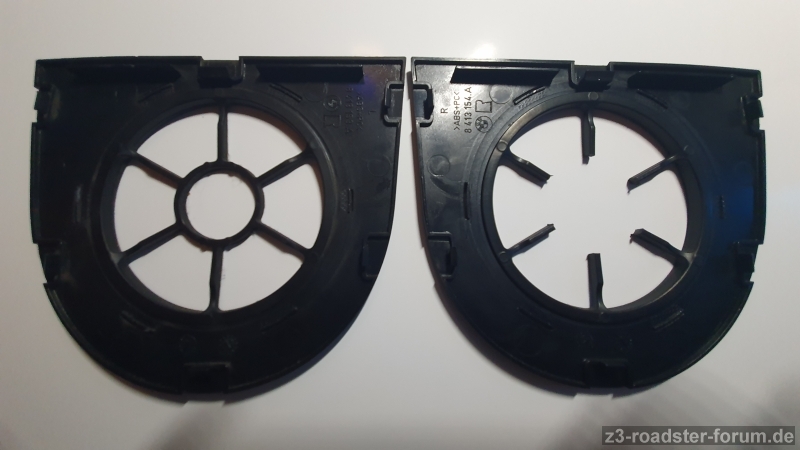

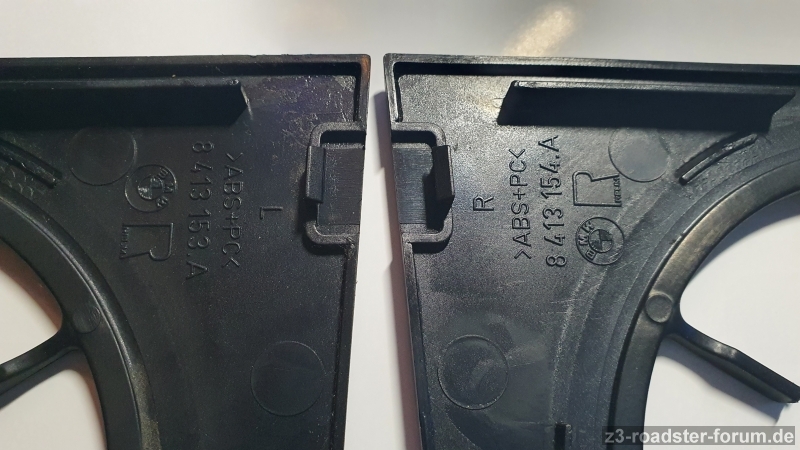

Abschließend durfte ich noch feststellen das die Blenden Seitenspezifisch gefertigt sind und somit auch unterschiedliche Bezeichnungen und Nummern haben.
Die "L"inke und "R"echte Blende

Gut zu wissen! :roll:

Mal sehen wann ich zu den Hochtonlautsprechern in der Türverkleidung komme.
Dafür die Tütpappen auszuhängen benötigt min. einen weiteren Anlass sich diese schöne Arbeit anzutun :enraged:

Ich hoffe ihr könnt mit den Anleitungen entwas anfangen.

Ich wünsche auch hier, viel Erfolg bei der Umsetzung! :thumpsup:

Grüße aus der Oberpfalz :sunny:

Florian
Benutzeravatar
roadzzzter
Benutzer

Themenstarter

10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft

Alter: 28
Beiträge: 177
Themen: 16
Bilder: 97
Registriert: 20.07.2010 14:13
Wohnort: Neumarkt i.d.OPf.

Z3 roadster 1.9 (2000)







Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon RunnerAZ36 » 11.02.2021 09:42

.... eine weiterer Anlass für den Ausbau der Türpappen..., kein Problem Florian

-Erneuerung der Gleitbacken und Nachfetten der Gleitschienen für einen besseren Lauf der Fenster
-Erneuerung Türgriff-Gummidichtung, falls schon marode

Gruß Andreas
Benutzeravatar
RunnerAZ36
Benutzer

4 Jahre Mitgliedschaft4 Jahre Mitgliedschaft4 Jahre Mitgliedschaft4 Jahre Mitgliedschaft

Alter: 48
Beiträge: 684
Themen: 14
Bilder: 49
Registriert: 23.05.2016 20:04
Wohnort: Freising

Z3 roadster 2.8 (04/1998)




Z3 roadster 1.8 (12/1997)




Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon roadzzzter » 11.02.2021 13:21

:2thumpsup:
Das wäre ein guter Anlass gewesen, ja!

Das ist nur alles schon erledigt... :enraged:
+ Türen innen rauswaschen, Fensterhebermechanismuss nachstellen, M-Spiegel verbauen, Öffnergestänge schmieren, Formteil mit neuer Buthylschnur sauber eingeklebt, Türpappen gründlich gereinigt und zusätzlich gedämmt... :oops:

Mal sehen was die Zeit bringt - die Hochtöner schauen soweit noch okay aus - also werden wir das mal auf die lange Bank schieben :thumpsup:

GrüzZze :sunny:

Florian
Benutzeravatar
roadzzzter
Benutzer

Themenstarter

10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft10 Jahre Mitgliedschaft

Alter: 28
Beiträge: 177
Themen: 16
Bilder: 97
Registriert: 20.07.2010 14:13
Wohnort: Neumarkt i.d.OPf.

Z3 roadster 1.9 (2000)







Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon Sperre » 11.02.2021 14:51

Die Anleitungen sind sehr gut.
Da werde ich jetzt auch mal rangehen.

Merkt man den Unterschied von den neuen Alpine-Lautsprechern?
Waren vorher die 65.13-8 386 425 Lautsprecher drin?
Was hast du als Basissystem? (BMW Hifi?)

:2thumpsup:
Gruß
Sperre
Benutzeravatar
Sperre
Benutzer

14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft
14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft14 Jahre Mitgliedschaft

Alter: 65
Beiträge: 450
Themen: 19
Bilder: 19
Registriert: 23.04.2006 14:54
Wohnort: Schweinfurt

Z3 roadster 3.0i (11/2001)




Re: Reparatur der Lautsprechergitter im Z3 (Subwoofer HiFi/H

Beitragvon roadzzzter » 15.02.2021 19:52

Hallo zusammen,

da ich keine halben Sachen mag, hab ich natürlich jetzt doch die Türpappen rausgenommen um auch hier die Blenden zu restaurieren.

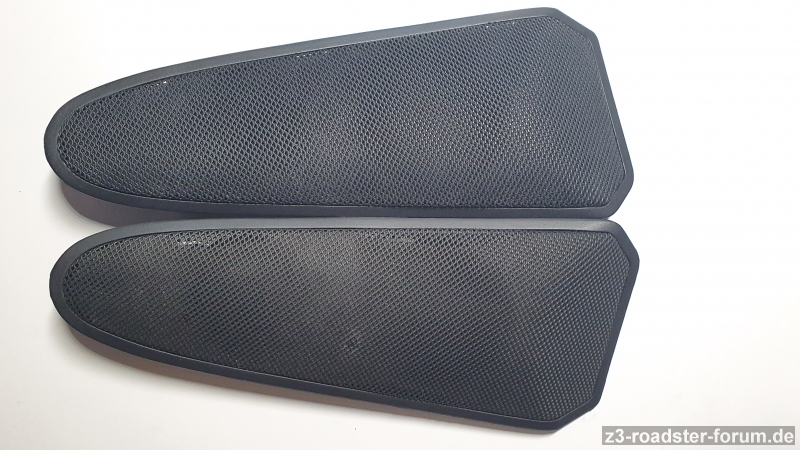

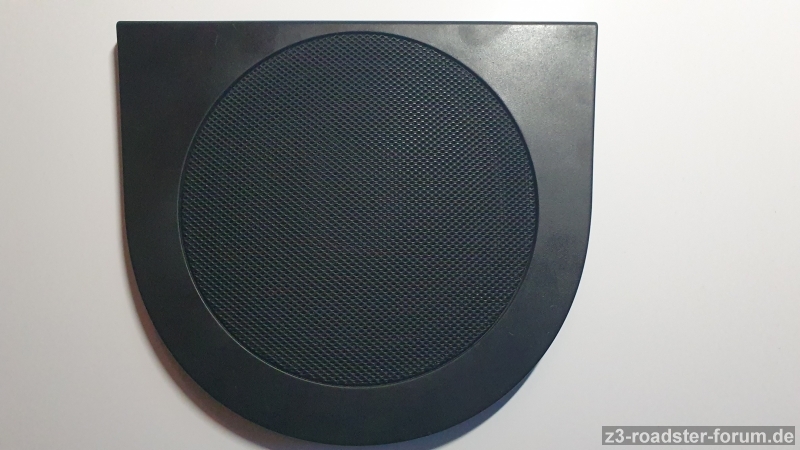

Oben NEU - Unten ALT


Die Anleitung steht wieder hier zum Download bereit.

Was ist mir dabei aufgefallen?
Es würde bei den Hochtönern als Blickschutz ein anderes Material verwendet welches tatsächlich an Unkrauvlies erinnert und gefühlt dichter ist als der Schaumstoff der anderen Blenden. Deshalb ist dieses Gewebe auch (noch) nicht am zerfallen gewesen. Trotzdem habe ich es getauscht.

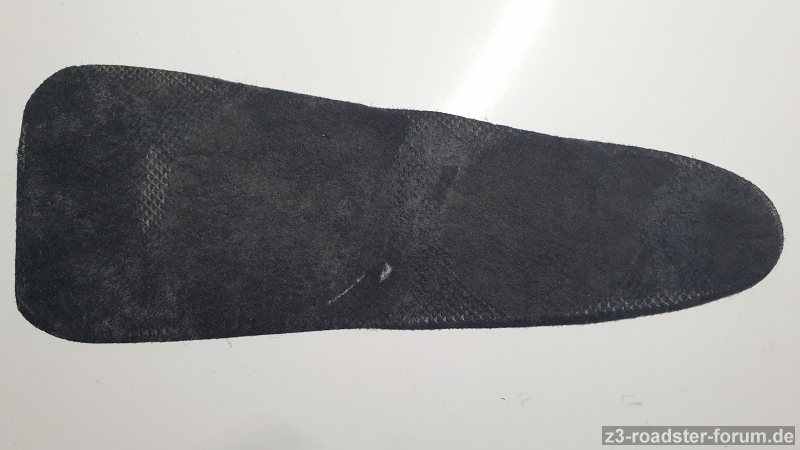

Das Gewebe der Hochtöner-Abdeckungen (Dient später als Schablone!)

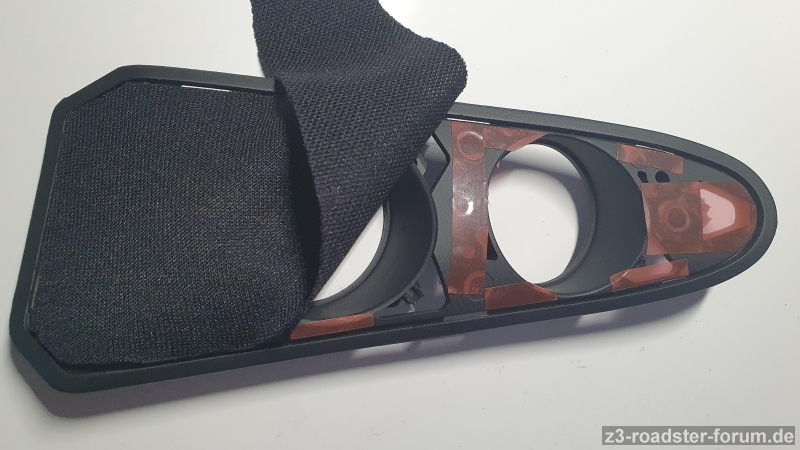

Verkleben des Akustikstoffs

An der Stelle wünsche ich wieder viel Erfolg bei der Umsetzung!!! :thumpsup:


Wer den weiteren Audioumbau verfolgen will kann HIER weiterlesen. :wink:
