PIN-Belegung Harman Kardon Verstärker

Beitragvon mikezzz » 11.08.2020 12:56

Hi Leute!

Google hat mir bisher nichts brauchbares geliefert...

Hat jemand von euch eine Übersicht der PIN-Belegung am original HK-Verstärker? Also dieser große Stecker, der für das gesamte Soundsystem ist?

Viele Grüße
Mike
Benutzeravatar
mikezzz
Benutzer

Themenstarter

11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft
11 Jahre Mitgliedschaft

Beiträge: 59
Themen: 21
Registriert: 14.06.2009 18:05
Wohnort: Oberzent

M roadster (05/1997)




Re: PIN-Belegung Harman Kardon VERSTÄRKER

Beitragvon Zzz3-BO-1 » 11.08.2020 14:28

... ja es ist doch so einfach ...

:idea: Portal » Foren-Übersicht ‹ Downloads ‹ Downloads ‹ Einbauanleitungen / Reparaturanleitungen / Schaltpläne :wink:

:arrow: Schaltpläne Modelljahrgang 1997

ab Seite 216 ff
Benutzeravatar
Zzz3-BO-1
Benutzer

8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft

Alter: 48
Beiträge: 1323
Themen: 34
Bilder: 89
Registriert: 01.04.2012 18:25
Wohnort: Schleswig-Holstein

Z3 roadster 2.2i (04/2001)







Re: PIN-Belegung Harman Kardon VERSTÄRKER

Beitragvon mikezzz » 11.08.2020 17:07

Zzz3-BO-1 hat geschrieben:... ja es ist doch so einfach ...

:idea: Portal » Foren-Übersicht ‹ Downloads ‹ Downloads ‹ Einbauanleitungen / Reparaturanleitungen / Schaltpläne :wink:

:arrow: Schaltpläne Modelljahrgang 1997

ab Seite 216 ff


DANKESCHÖN!
:banana:
Benutzeravatar
mikezzz
Benutzer

Themenstarter

11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft
11 Jahre Mitgliedschaft

Beiträge: 59
Themen: 21
Registriert: 14.06.2009 18:05
Wohnort: Oberzent

M roadster (05/1997)




Re: PIN-Belegung Harman Kardon Verstärker

Beitragvon mikezzz » 12.08.2020 14:16

Die Ein- und Ausgänge des Verstärkers sind ja nun geklärt. Alles bestens!

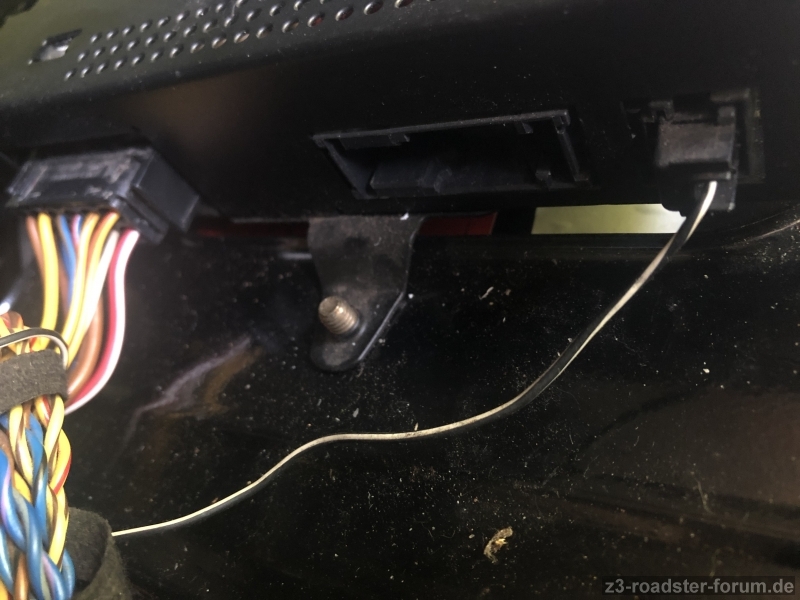

Doch habe ich an dem HK-Verstärker noch einen 3. Anschluss (der ist auch am Kabelbaum vorhanden - das Kabel reicht jedoch von der Länge her bis lediglich in den Verdeckkasten...) mit dem ich nichts anzufangen weiß?!
:cry:

Weiß jemand was das für ein separater Anschluss sein könnte?

Viele Grüße
Mike
Dateianhänge
Benutzeravatar
mikezzz
Benutzer

Themenstarter

11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft
11 Jahre Mitgliedschaft

Beiträge: 59
Themen: 21
Registriert: 14.06.2009 18:05
Wohnort: Oberzent

M roadster (05/1997)




Re: PIN-Belegung Harman Kardon Verstärker

Beitragvon Zzz3-BO-1 » 12.08.2020 18:46

mikezzz hat geschrieben:Doch habe ich an dem HK-Verstärker noch einen 3. Anschluss (der ist auch am Kabelbaum vorhanden - das Kabel reicht jedoch von der Länge her bis lediglich in den Verdeckkasten...) mit dem ich nichts anzufangen weiß?!
Mike


Aderanzahl? oder ist's die sw/ws Einzelader?
jeweilige Aderfarbe?

so kommen dann weiter :wink:
Benutzeravatar
Zzz3-BO-1
Benutzer

8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft

Alter: 48
Beiträge: 1323
Themen: 34
Bilder: 89
Registriert: 01.04.2012 18:25
Wohnort: Schleswig-Holstein

Z3 roadster 2.2i (04/2001)







Re: PIN-Belegung Harman Kardon Verstärker

Beitragvon mikezzz » 12.08.2020 19:14

Es handelt sich um bloß EINE Ader! Schwarz-weiß. :?

PS: Obwohl es sich um einen 6-poligen (2x3) Stecker handelt...
Benutzeravatar
mikezzz
Benutzer

Themenstarter

11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft11 Jahre Mitgliedschaft
11 Jahre Mitgliedschaft

Beiträge: 59
Themen: 21
Registriert: 14.06.2009 18:05
Wohnort: Oberzent

M roadster (05/1997)




Re: PIN-Belegung Harman Kardon Verstärker

Beitragvon Zzz3-BO-1 » 12.08.2020 19:26

o.5 sw/ws soll lt. Schalplan die GAL (Geschwindigkeits-Abhängige-Lautstärkeanpassung) sein - PIN 1 auf X1715 Blatt 6510.1-00 ....

:idea: mMn nicht zwingend notwendig ....
Benutzeravatar
Zzz3-BO-1
Benutzer

8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft

Alter: 48
Beiträge: 1323
Themen: 34
Bilder: 89
Registriert: 01.04.2012 18:25
Wohnort: Schleswig-Holstein

Z3 roadster 2.2i (04/2001)







Re: PIN-Belegung Harman Kardon Verstärker

Beitragvon mikezzz » 12.08.2020 19:32

Danke Dir! :thumpsup:

Dachte zunächst schon das es eventuell der falsche Kabelbaum ist und es sich um eine Ausführung für den e36 handelt. Der hatte ja diesen Raumklang-Schalter und der Verstärker hat automatisch bei geöffnetem Verdeck den Raumklang deaktiviert... :cry:
