Brauche Hilfe bei der Simulation des Subs

[EasyOneX]

Hey Leute,

hab ja nun vor Tigerducks Kiste nachzubauen für hinter das Handschuhfach.
Hab mir grad relativ preiswert nen JL Audio 8W0 ersteigert für 40 € inkl. Versand.

Kann mir jemand mit den schönen Diagrammen aufzeigen wie sich dieser Sub verhalten wird ? Tigerducks Konstruktion hat so viel ich weiß ein Volumen von 3,9 litern. Mit Dämmwolle könnte man dieses dann doch etwa auf 5 liter "erhöhen".

Die Daten des Chassis:


* Free Air Resonance (Fs): 31.9 Hz
* Electrical "Q" (Qes): 0.447
* Mechanical "Q" (Qms): 9.029
* Total Speaker "Q" (Qts): 0.426
* Equiv. Compliance (Vas): 1.02 ft3 (28.9 litres)

Technical Details

* One-way, Linear Excursion (Xmax): 0.266 in (6.8 mm)
* Efficiency (1W/1m)*: 85.0 dB
* Effective Piston Area (Sd): 33.8 in2 (0.0218 m2)
* DC Resistance (Re): 3.30 ohms
* Nominal Impedance: 4 ohms
* Power Handling (continuous): 75W
* Mounting Depth: 4.063 in (103mm)
* Mounting Hole Diameter: 7 in (178 mm)
* Driver Displacement: 0.023 ft3 (0.6 litres)

[Schalli]

Hi,

ich könnte Dir zwar ein paar schöne Kurven zeigen, aber da der Sub schon im Extrembereich betrieben wird, sagen diese Kurven in der Praxis nicht viel aus. Hinzu kommt noch, dass durch das Downfire-Prinzip der Fußraum Deine genannten Parameter so dermaßen beeinflussen wird, dass da einfach nichts vernünftiges bei rauskommt.


Lösung:

Ausprobieren

Gruß
David

[EasyOneX]

Hi Schalli,

ich hab nun doch 2 zur Auswahl:

- JL Audio 8W0
- Audio System HX08

Die oben angegebenen Parameter sind doch falsch... ALLE... Hab Sie von Amazon kopiert, doch dort sind sie falsch hinterlegt.

Hier die richtigen Parameter:

JL Audio: http://www.epicenter-forum.de/hifi-heim ... dio-8w0-4/

Audio System:
http://www.audio-system.de/audio/daten/ ... Daten.html


Meinst du das Downfire Prinzip wird soviel ausmachen ? Kann ich mir garnicht vorstellen.
So wie ich das überall gelesen habe, spricht man vom Downfire Prinzip, wenn die Membranwenige cm vom Boden entfernt ist. Bei uns sind es aber 30-40cm.

[Schalli]

Hi,

hier mal ein Bildchen:

[ externes Bild ]

Aber das sind wie gesagt nur theoretische Werte, die Fahrzeugakustik ist da nicht mit berücksichtigt.
Dass bei uns das Downfire Prinzip nicht perfekt ausgenutzt wird, hast Du schon richtig gesehen, aber mich würde es schon stark wundern, wenn man trotzdem keinen Unterschied hören würde. Der komplette Fußraum wirkt ja wie eine Rutsche.....

Wie kommst Du eigentlich jetzt noch an den HX08?

Gruß
David

[EasyOneX]

Danke für die Kurven.

Klar ist Theorie und Praxis oft nicht zu vergleichen, aber könntest du die theoretischen Werte mal kurz beschreiben, und welche nun eher "optimaler" zu seien scheint ?

Den HX08 hab ich von jemandem Angeboten bekommen der ihn nicht mehr braucht.

PS: Wieso kann ich eigentlich nciht das Bild groß machen ? Mein Browser scheint wohl zu spinnen. Er findet directupload.net nicht

[Schalli]

Also von den Kurven aus gesehen eignet sich eigentlich nur der HX08 für solch ein kleines Gehäuse. Die Einbaugüte (Qtc) von 0,7 ist eigentlich perfekt, alles deutlich darüber muss man als ungeeignet ansehen.

Die Kurve des HX08 fällt im Vergleich zum JL relativ früh und flach ab, was für einen 20er in einem zu kleinen Gehäuseauch praxisgerechter erscheint. Man könnte ihn etwas tiefer und mit einer steileren Flanke trennen, dann würde die Kurve etwas nach links rücken und schneller abfallen. Aber gut möglich, dass der Fußraum diesen Effekt schon hervorruft und somit die ganze Kuverbahn nichts mehr aussagt.

Rein von der Theorie her wäre der HX08 also deutlich geeigneter, aber ich würde nicht zu viel daraf geben.

Gruß
David

PS: solltest Du kein Interesse am HX08 haben, dann soll sich der Verkäufer mal bei mir melden

[EasyOneX]

Kein Problem, wenn ich ihn nicht nehmen würde, werde ich ihn an dich weiterleiten.

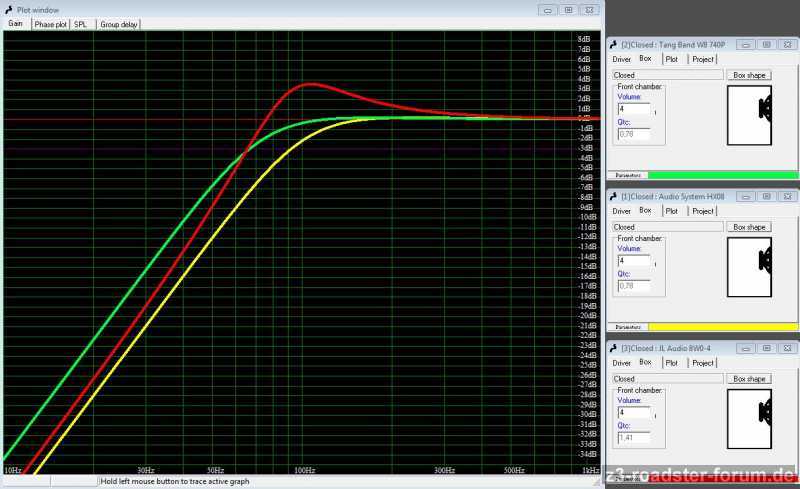

Hab jetzt mal selber versucht bissl was zu simulieren.

1) Tang Band W8 740P
2) Audio System HX08
3) JL Audio 8W0

Ich bleibe dabei, am liebsten hätte ich den Tang Band, jedoch fehlen wir bei Tigerducks Variante oben 2 cm...
Ich geh nun ans Auto, und schaue ob man hier und da noch ein paar cm rausholen könnte.

Also laut der Simulation wäre der Tang Band wie gesagt genial ! Schau mal selbst.
Klar ist Theorie und Parxis oftmals verschieden, aber die Theorie wäre schonmal ne gute Basis.

[Schalli]

Ja hast Recht, der würde sich gut eignen.

Bitte alles schön dokumentieren, wenn möglich auch mit vielen Maßen

Gruß
David
