Radio mit Kabelschuhen angeschlossen?

[Bender-1729]

Hallo zusammen,

ich hab mich jetzt entschieden. Ich werde einen neuen ISO-Stecker ancrimpen und dann einen ISO auf ISO-Adapter aufstecken, wo ich Strom abgreifen kann. Auf diese weise ist das ganze ordentlich und es werden keine Originalkabel beschädigt.

Bestellt habe ich jetzt diese Teile:

https://www.amazon.de/Komplettset-Steck ... so+stecker

https://www.amazon.de/ISO-auf-Kabelsatz ... so+stecker

[VauZwei]

Hi Bender,

Platz ist genug im Radioschacht, auch mit Klima, weil hier einige Bedenken hatten.
Falls Du oder jemand anderst im Forum ggf. doch zunächst den Originalkabelbaum mit Quadlockbuchse wiederherstellen möchtest, besorg Dir über den Verwerter oder ebay einen abgeschnittenen Quadlock mit Restkabelstrang oder eine neue 1:1 Quadlock Verlängerung (f)emale) auf (m)ale. Kostenpunkt 5-15€
Die Verlängerung schneidest Du einfach auseinander. Der großen Quadlock mit Rahmen (f) außenrum kommt an Deinen Kabelbaumstumpf. Schrumpfschlauch drüber, verlöten mit Kabelbaum und die Reparaturstelle mit Stoffklebeband umwickeln/sichern, damit die Lötstelle insgesamt steif bleibt und nicht brechen kann. Am wiederhergestellten Original-Quadlockstecker kann dann ein Iso-Adapter mit Fremdradio oder wahlweise ein BMW Radio angeschlossen werden. Ich werde so bei einem Bekannten -der ebenfalls einen versauten E30 Kabelbaum hat- den Kabelbaum wieder in den Werkszustand versetzen.

Gruß Uwe

[Bender-1729]

Ich bin heute erstmal in 3 Baumärkten aufgelaufen, weil es wohl schwerer als gedacht ist, eine einfache Crimpzange für unisolierte Kabelschuhe, bzw. in diesem Fall "Junior Timer", zu bekommen. Kann mir hier jemand etwas einigermaßen preiswertes empfehlen. Alles was über eine 3 Sterne Bewertung hinausgeht, fängt bei Amazon nämlich erst ab 60 € an. Das ist mir für ein Werkzeug, das ich für nur einen einzigen Einsatz benötige, ehrlich gesagt zu teuer. Ansonsten werde ich am Montag mal meine Stammwerkstatt ansteuern und fragen, ob man mir dort gegen einen kleinen "Obolus" mal eine Zange leiht. Das wäre aber nur die Notlösung.

@ VauZwei

Das wäre natürlich die originalgetreuste Lösung. Keine Frage. Mir ist jedoch hauptsächlich wichtig, dass es ordentlich und vernünftig gemacht wird. Den Urzustand wieder herzustellen ist für mich hierbei gar nicht so ausschlaggebend. Ich krieg halt nur immer Schweiß auf der Stirn, wenn ich irgendwelche lieblos "dahingehuddelten" Sachen sehe, bei denen man 5 km gegen den Wind riecht, dass sie nicht original sind. Für mich muss alles immer so ausgeführt sein, dass zumindest auf den ersten Blick der Eindruck entsteht, dass das ein Fachmann gemacht haben könnte.

... genau deshalb mach ich auch immer alles komplizierter als es vermutlich sein müsste und frag öfter nach. Bitte nicht böse sein.

[VauZwei]

Alles ok, ist Winter, da hat man eher Zeit zum Schrauben.

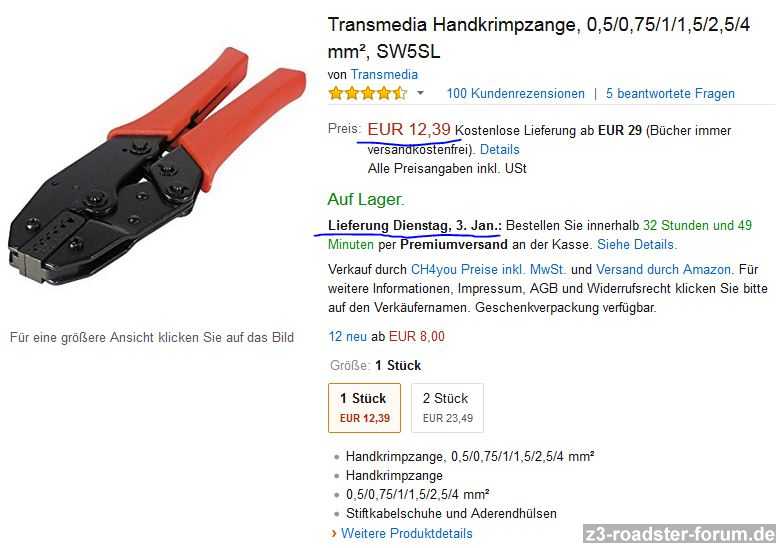

Um nur ein paar mal zu Crimpen tut´s doch auch sowas hier, oder ?

[Bender-1729]

Im Prinzip schon, ist aber glaube ich die falsche, oder? Soweit ich das verstehe, brauche ich eher so eine

https://www.amazon.de/dp/B001127PXQ/ref ... 2944UWHJHX

oder so eine

https://www.amazon.de/BGS-1419-Kabelsch ... nisolierte

Nur hier ist das mit den Bewertungen halt so eine Sache.

[VauZwei]

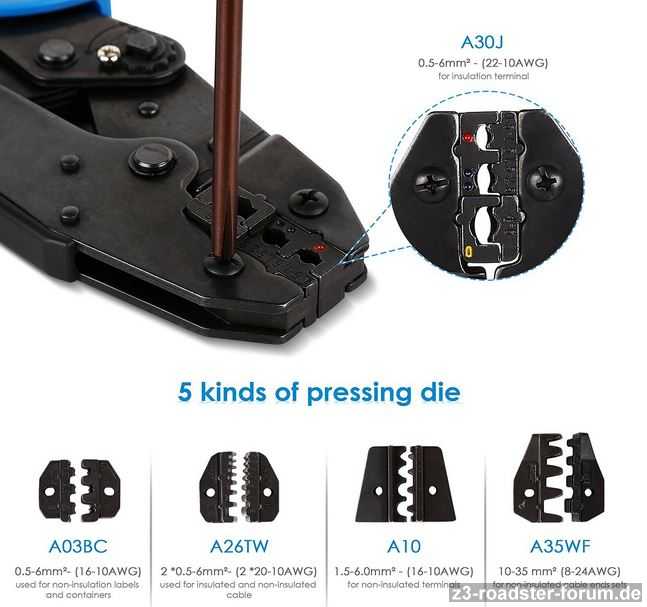

Kommt auf Dein zu crimpendes Material an, sprich Kabelschuhgröße,Typ und Bauform an, die Du verwenden möchtest, es gibt z.B. eine mit 5 Wechseleinsätzen mit Ratschen- und Druckeinstellungsfunktion zur Arbeitserleichterung, die geht für viele Größen und Typen von Kabelschuhen (isolierte/nicht isolierte usw.) Wenn Du wenig Crimpen musst über die Jahre dann hält so eine Zange für 10-20 € auch ewig:
https://www.amazon.de/dp/B01L6ZJGUW?psc=1

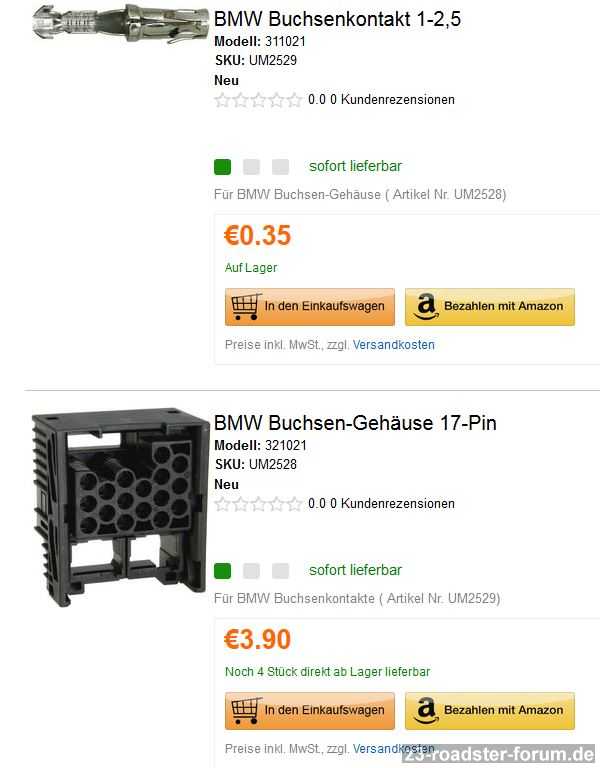

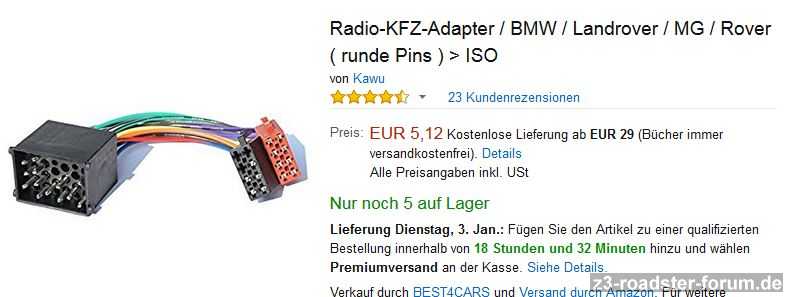

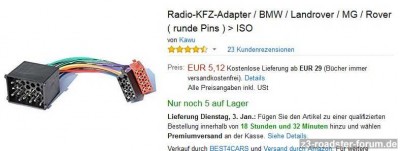

Da Du sowieso eher sauber crimpen und nicht löten magst, kannst Du auch gleich die Original BMW Buchsenkontakte wieder rancrimpen (anstelle irgendwelcher Fremd-Kabelschuhe) an Deinen abgeschnittenen BMW Kabelbaum. Dann die Pins in das leere Quadlock BMW Gehäuse reinklicken und fertig. Kosten: 9,85 / BMW->ISO Adapter bekommst Du für 5,-. Dann ist alles wieder wie ab Werk und mit dem Iso-Steckadapter für ein Fremdradio hast Du freie Radiowahl.
https://www.ultramall.de/shop/wliste/%2 ... cker/1.htm

BMW Steckerbelegung und Farbcodierung Kabelbaum gibts z.B. hier:
http://www.treffseiten.de/bmw/info/info ... tecker.pdf
http://e36-schaltplaene.e36-page.net/e3 ... ecker.html

Benders Ausgangs-Frage war: Wie würde man die Kabel professionell verbinden, bzw. lohnt der Aufwand?

So wie beschrieben und ja, weil: Material 15,- Crimpzange 10-20,- Montagedauer: ca. 1h

Viel Spaß
Gruß Uwe

[Bender-1729]

Jetzt hab ich ein bisschen schlechtes Gewissen, weil du das so ausführlich geschrieben hast, aber ich den ISO-Stecker-Satz zum Ancrimpen bereits hier liegen habe (siehe Post #11) ...

Wie gesagt: mein Z3 wird vermutlich sowieso nie wieder ein original BMW Radio sehen. Daher ist mir mir die Rückrüstung auf den Originalzustand eigentlich nicht so wichtig. Ich will es halt nur ordentlich haben. Heisst, mit einem ordentlich angecrimpten ISO-Stecker wäre ich mehr als zufrieden.

Der Link zu dem Crimpzangen-Set ist allerdings sehr hilfreich! Danke dafür! Dass man dann für den geringen Aufpreis ein komplettes Set hat, ist natürlich eine feine Sache. Ich werde dann vermutlich nur einen anderen Verkäufer mit Prime-Versand wählen. Der von dir verlinkte Verkäufer räumt sich bis zu 20 Tage Lieferzeit ein (vermutlich Direktversand aus China). Das Set wird ja zum Glück von diversen Verkäufern auf Amazaon angeboten, wenn auch zu einem geringfügig höheren Preis. Ich will das ganze endlich fertig bekommen. Eigentlich hatte ich mir ja schon für dieses Wochenende die Deadline gesetzt, aber nun soll es spätestens das nächste werden.

https://www.amazon.de/Kabelschuhzange-w ... pzange+set

Ps.: Zangenset ist bestellt!

[VauZwei]

Passt schon. Mit der Beschreibung haben jetzt auch andere was davon. Dein E36 wird nicht der einzige aus den 90ern sein, bei dem man den Kabelbaum verhunzt hat, anstelle einfach einen Plug&Play Adapter anzustecken.

[Bender-1729]

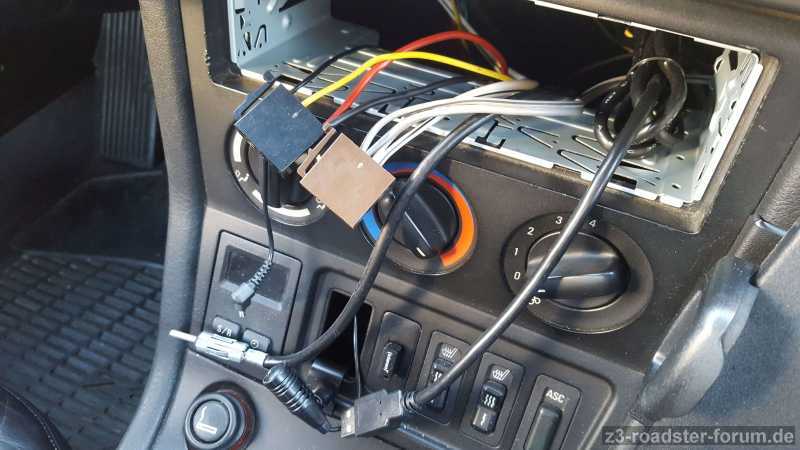

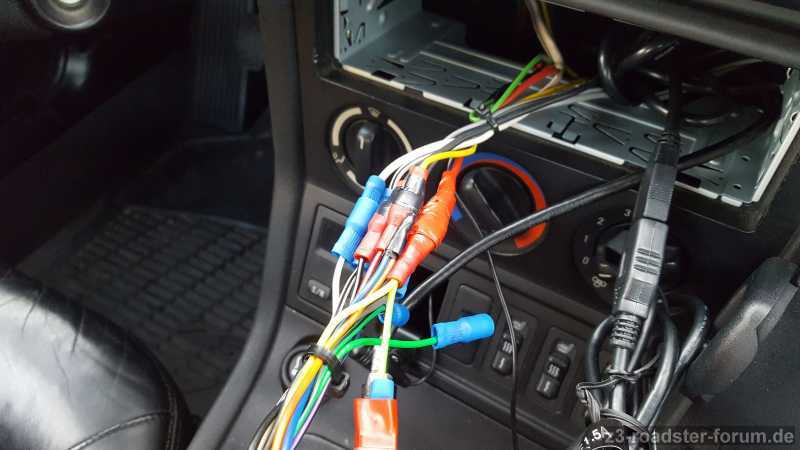

Fertig! Ich hab mal zwei Fotos von vorher und nachher angehängt. Gibt mir so ein wesentlich besseres Gefühl, auch wenn es in der Praxis vermutlich nie jemand sehen wird ... aber wenn doch, dann brauch ich mich jetzt wenigstens nicht mehr für das Gebastel fremdschämen.

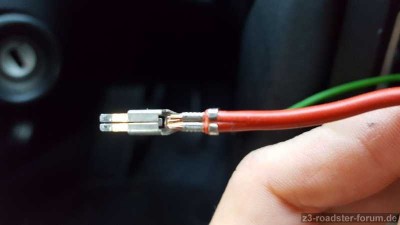

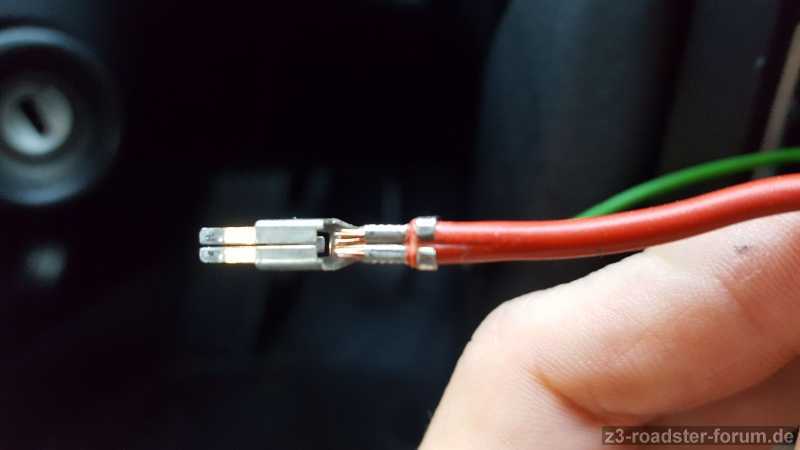

Das von VauZwei verlinkte Crimpzangenset ist übrigens echt super! Für den Preis kann ich es wirklich nur empfehlen. Ich habe auch hier mal ein Foto beigefügt auf dem man erkennen kann, wie die Kabel nun verarbeitet sind. Das hätte eine teure Zange vermutlich auch nicht besser hinbekommen.
