Schalter Mittelkonsole

[Chris_K]

Moin,
Nachdem mein letzter Mechaniker vergessen hatte den Boardcomputer bzw das Display wieder anzuschließen habe ich das mal selber versucht
der einzige 8-polige Stecker passt in beide Richtungen auf das Display. das kann doch nciht sein.

Und ich habe in der Konsole einen angeschlossenen Schalter gefunden. was kann der denn????

[eisi]

Servus!

Zum Bild:

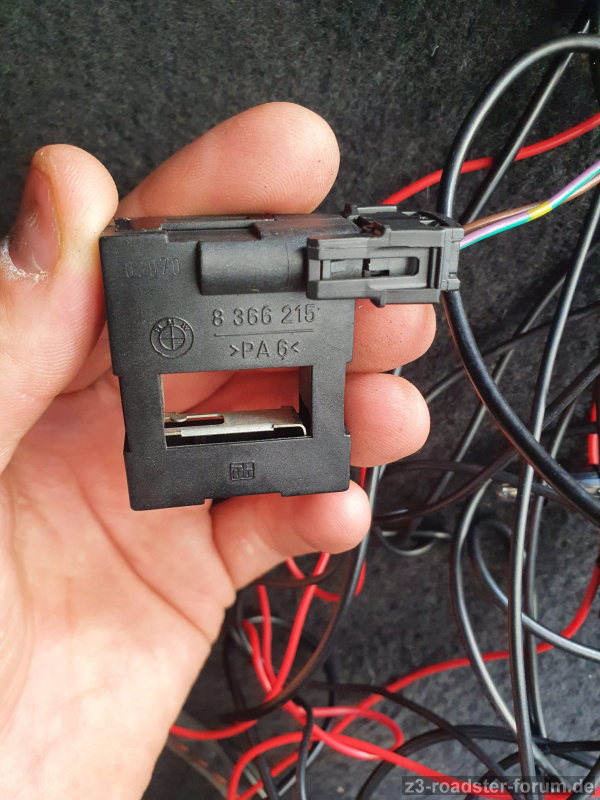

Das ist von BMW für die Modelle E36 Z3 E31 E32 E34 der Radiokontakt ETK 65758366215 (alte 7stellige ETK 8366215) und gehört zur Diebstahl Warnanlage (DWA); siehe auch hier Position 05
Zum 8-poligen Stecker:
Dieser sollte nur in einer Position passen - dann geht der BC auch.

eisi

[OldsCool]

Die Pins sind sowohl am Bordcomputer als auch am Stecker nummeriert. Pin1 sollte Braun/Rot sein, der benachbarte Pin7 Braun/Gelb. Anhand der Kabelfarben müsste es eindeutig sein, selbst wenn jemand die Nasen zur Codierung des Steckers vergewaltigt hat.

Aber davon abgesehen hast Du den falschen Stecker! Der für den Bordcomputer ist 12-polig! Der 8-polige ist für die Uhr!

Gruß Steffen

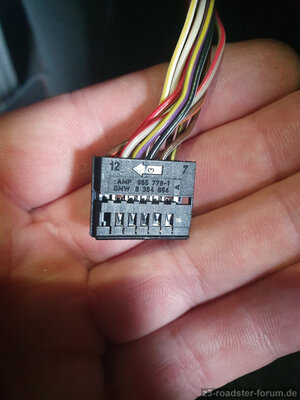

Edit: Hier auf Bild 3 sind die Pinnummern klar erkennbar.

[Chris_K]

Super. dann weiß ich zumindest schon mal was das für ein Schalter ist. Besten Dank

die Uhr meine ich auch. die hat 8 pins und ich habe nur einen Stecker mit 8 gefunden.
dieser scheint in beide Richtungen zu passen
ich mache nachher noch mal ein Foto

[OldsCool]

Es wird immer komischer.... Die Uhr hat nur einen 6-pin Stecker

[RunnerAZ36]

Es wird immer komischer.... Die Uhr hat nur einen 6-pin Stecker

….außer es ist ein Bordcomputer der nicht codiert wurde und dann nur als Uhr funktioniert….

[OldsCool]

Das kann aber der Kabelbaum nicht wissen... Der hat nur einen 6-poligen Stecker für eine reine Uhr und einen 12-poligen Stecker für BC/uncodierte Uhr, oder?

[RunnerAZ36]

Das kann aber der Kabelbaum nicht wissen... Der hat nur einen 6-poligen Stecker für eine reine Uhr und einen 12-poligen Stecker für BC/uncodierte Uhr, oder?

Korrekt

[Chris_K]

Moin,

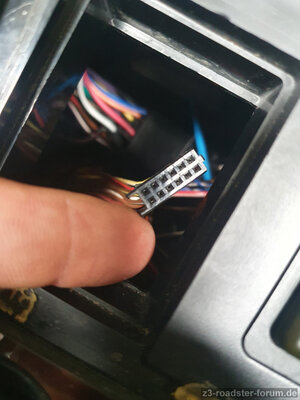

so, ich konnte jetzt mal Bilder machen.

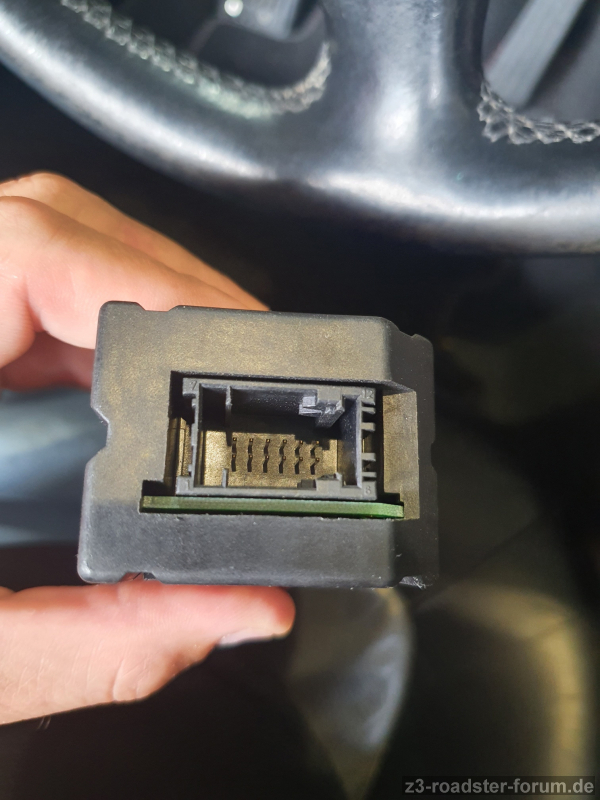

Der Stecker ist 12-polig, und die Uhr/Boardcomputer auch.
Aber der Stecker passt in beide Richtungen auf die Uhr.
Einen anderen Stecker habe ich nicht gefunden
Ist der das dennoch???
Modell Z3 1.9, BJ 97
Siehe Bilder

[eisi]

Servus!

Klar passt der beidseitig - es fehlt vom Stecker die "Überhaube"!!

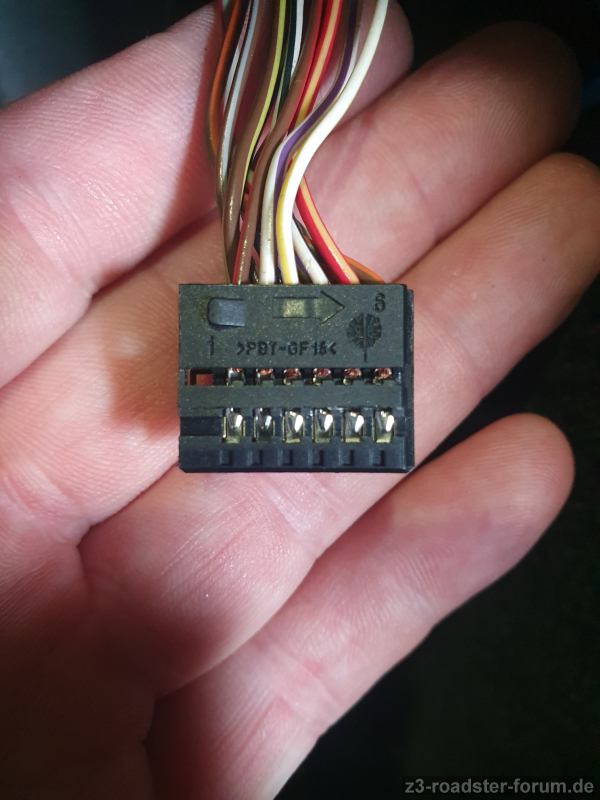

Das im Bild gezeigte Steckerelement ist nur das Innenteil.
Das sind mal Mechaniker, die zerlegen den Stecker anstatt ihn abzuziehen...
Hier ein Bild
Falls nicht mehr vorhanden, kann man das Teil bestellen

eisi
