Schaltknauf beleuchtet anschliessen

[ageage]

Tach,

Jetzt hab ich es endlich geschafft und ,ich mal aufgerafft den Stick einzubauen....aber als alter Elektro Legastheniker direkt gescheitert

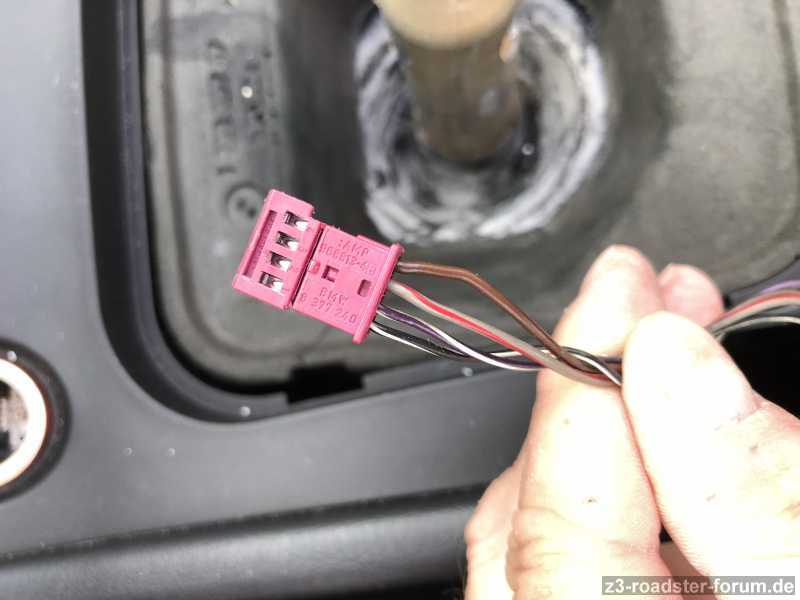

Schaut mal mein bild... was ist plus und was minus?????

Danke fuer eure Hilfe

agage

[ageage]

Ganz vergessen... das ist der Stecker fuer den Fensterheber links....

..sehe ich das mit meinem Halbwissen richtig... braun ist masse , der mit rot plus?????

[harjes1]

Moin,
grau/rot ist der Plus für die Beleuchtung (dimmbar)
braun ist Masse

Die Beleuchtung des Schaltknauf kann da angeschlossen werden.
Alternativ das Kabel der Aschenbecher Beleuchtung anzapfen.

[1Neuner-Matze]

Bei mir lag ein ungenutzter stecker mit Plus/Masse schon direkt am Schaltknauf, bzw unter dieser dämmung die in deinem Bild zu sehen ist

[ageage]

Merci,

dann kann ich heute Abend sagen "Es werde Licht"

[Steinbeizzzer]

Bei mir lag ein ungenutzter stecker mit Plus/Masse schon direkt am Schaltknauf, bzw unter dieser dämmung die in deinem Bild zu sehen ist

Da liegt bei allen ein Kabel mit Stecker.

[Maestro22]

Da liegt bei allen ein Kabel mit Stecker.

Hm. Genau diesen Stecker suche ich gerade verzweifelt. Hat jemand ein Bild oder eine Richtung (vorne/hinten) in die ich suchen muss?
Die Einbauanleitung dazu sieht ja auch einen "Stromdieb" vor.

[eisi]

Servus!

Das Kabel samt Stecker liegt entweder unter der Erhöhung des "Aufschlagsensors" (Steuergerät) vor dem Schalthebel
oder
wie bei meinem unter einem Teppichschlitz zwischen dem Steuergerät und dem Handbremshebel.
Verbaut ist es definitiv un allen Modellen.
Entweder mit dem großen alten oder kleineren neuen Stecker.

eisi

[Maestro22]

Hm, ich habe gerade nochmal intensiv gesucht. Dort, wo ich mit meinen Fingern hinkommen konnte, habe ich alle Teppichschlitze aufgepult. Mit Spiegel um die Ecke geschaut. Nix gefunden. Hat jemand ggf. ein Foto? Oder habe ich irgendwo überlesen, dass ich dazu auf jeden Fall die Mittelkonsole ausbauen muss?
