Heckscheibenheizung - Schalter anschließen

[echo909]

Hallo Zusammen,

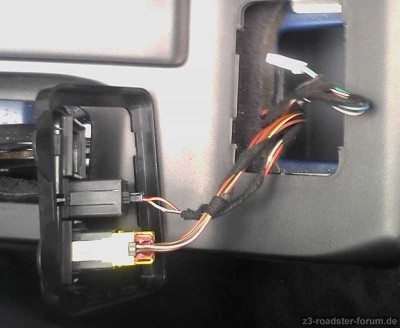

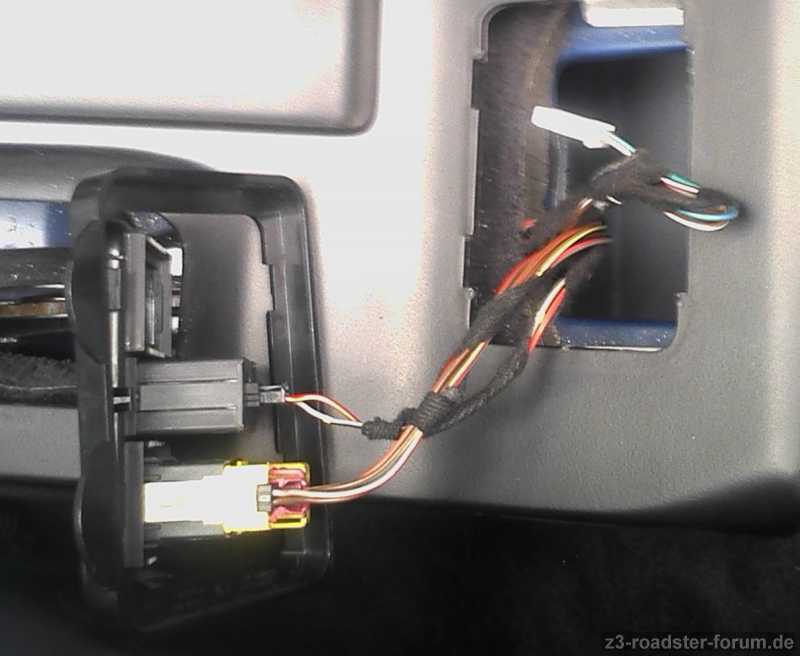

am vergangenen WE habe ich die Hardtopvorbereitung (und das Hardtop) auf meinem ZZZ montiert. Ein Problem stellt sich mir nun doch: Obwohl mein Fahrzeug über ein elektrisches Verdeck verfügt, und somit unter der Mittelkonsole bereits ein Stecker für den Schalter für die Heckscheibenheizung vorhanden sein sollte, gibt es dort nur einen deutlich schmaleren Stecker (vierpolig), der partout nicht an den Schalter passt. Laut Einbauanleitung sieht es nicht so aus, als würde mir ein Adapter o.ä. fehlen.

Daher nun meine Fragen:
Habe ich das falsche Kabel ewrwischt (dort sind jedenfalls keine weiteren vorhanden), sprich: kann es sein, dass das Anschlußkabel werkseitig woanders verlegt ist (in der Mittelkonsole vorne ist allerdings kein Platz für einen Heckscheibenheizungsschalter mehr frei)?

Oder fehlt mir einfach ein Adapter (wo finde ich den?) bzw. kann man den vorhandenen Stecker entfernen und direkt mit dem Schalter verbinden (dann allerdings welches Kabel mit welchem Pol?)?

Vielen Dank schonmal im Voraus!

[echo909]

Hallo Zusammen,

für diejenigen, die sich auskennen evtl. hilfreich:

die Kabel haben die Farben
-braun
-grau / rot
-blau
-braun / weiß

Jemand eine Idee?

Danke!

[z3-780]

Hallo,

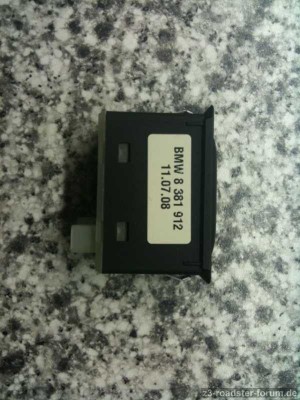

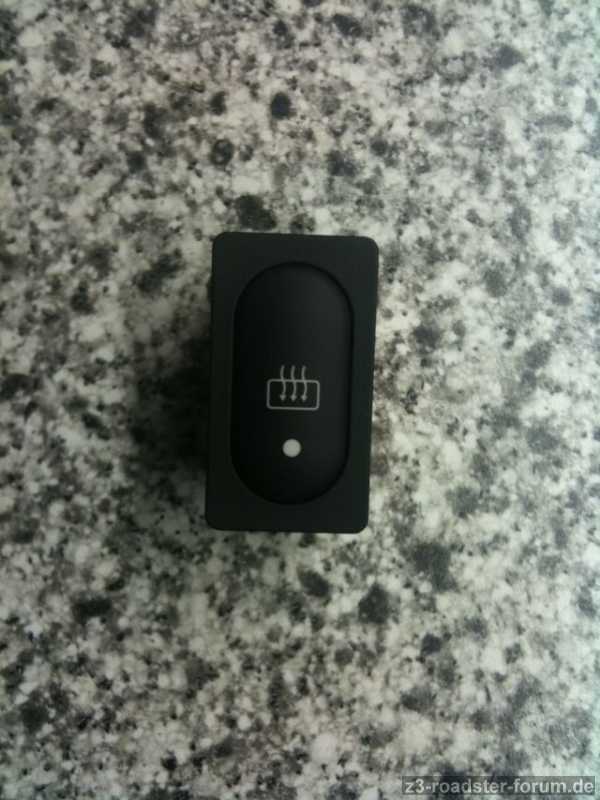

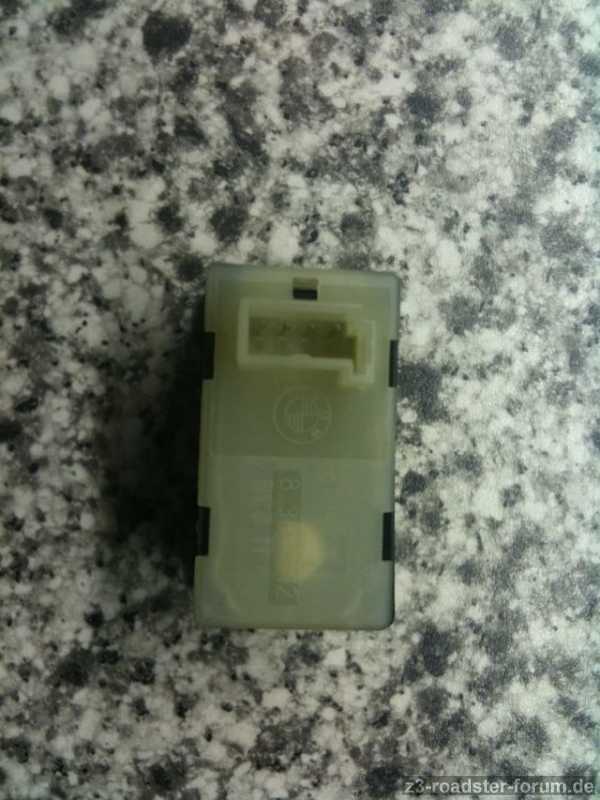

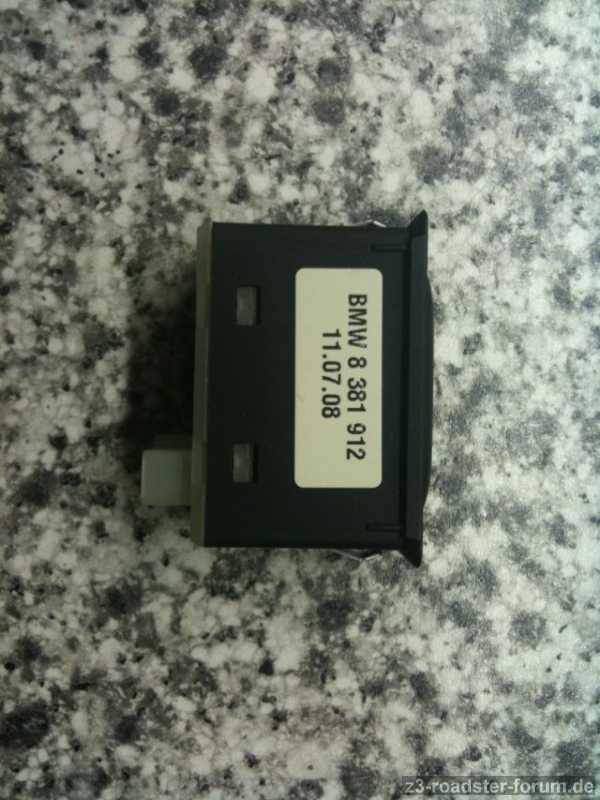

Der weisse Stecker ist für die Heizung, du brauchst 8 381 912 110708 sieht äußerlich aus wie die Schalter vom FL.
Dieser Schalter war bei bei meinem Kauf des kompl. Nachrüstsatz dabei.

Gruß Hans

p.s. anbei Fotos

[echo909]

Hallo Hans,

danke für die Antwort. Bei mir war auch ein Schalter dabei - die Rückseite sieht nur anders aus, als auf Deinen Bildern. (sobald ich ein Foto habe, stelle ich es rein)
Gab es da verschiedene "Versionen"?

VG
echo909

[zettdrei11]

es gab nur einen Typ Schalter, bei mir waren allerdings 2 Kabel zu finden, eines war unterhalb der Kosole geklebt und schwer zu finden, ich vermute das ist bei Dir auch der Fall....

[echo909]

Hallo zettdrei11,

danke für die Info. Kannst Du etwas genauer beschreiben, wo das Kabel angeklebt war? Musstest Du die Mittelkonsole komplett demontieren, um ranzukommen? Ich habe mich bis zum Handbremshebel vorgetastet und nichts gefunden...

Viele Grüße
echo

[echo909]

Hallo zusammen,

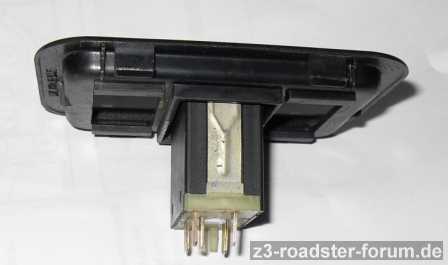

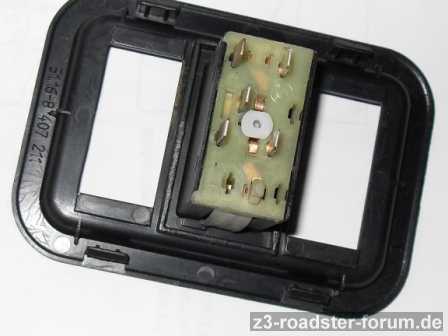

habe jetzt endlich meine Kamera wieder und damit auch ein vernünftiges Bild von dem Schalter machen können.

So wie ich es sehe, gibt es entweder zwei verschiedene Ausführungen des Schalters, oder ich habe das falsche Kabel erwischt. Wer weiß weiter?

Danke schonmal!

[echo909]

hat noch jemand sachdienliche Hinweise?


*hochschieb*

[Steinbeizzzer]

Laut Schaltplan gibt es verschiedene Heckscheibenschalter, frühe Produktion und späte Produktion
Du hast den frühe Prod. und brauchst 5 Kabel

Gr/RT an Pin 7 Lichtschalter
Br an Pin 4 und 8 Masse
BL/SW an Pin 3 Entlastungsrelais
GN/BL an Pin 5 Dauerplus

Den Schaltplan gibt es zum Runterladen im Downloadbereich

[echo909]

Vielen Dank, jetzt weiß ich zumindest erstmal, dass ich das richtige Kabel und den falschen Stecker dazu habe.

Ich mache mich dann mal auf die Suche...

Oder gibt es dazu einen Adapter?
