Umrißzeichnung von Schaltkulisse Chrom

[luzi19]

Moje
Kurze Info/Schaltrahmen

Roboanlage/Plasma,opt. Laser
Zeichnung gescannt,4mm Aluplatte (AL/Pb),....und los---Ergebnis---Katastrophe,(No go) !!!!!!!!
Ich hatte mir vom laesern,mehr versprochen,aber durch den dünnen Rand,wird der Rahmen zu heiß.
So geht`s nicht.

Stahl,selbe Sch.....,ich denke wir müssen,entweder Wasserstrahl schneiden, stanzen oder feilen.

Ich habe gestern,unsere Zeichnung einem Zulieferer unserer Firma gemailt,Stanztechn.,warten wir mal auf das Ergebnis.

...........ich bleib dran.....
gruß

[Suti01]

Bei Stahl passiert das auch? Dass kenn ich aber anders, das Teil ist ja nicht anspruchsvoll, denke das sollte schon gehen :S

Mit was schneidet ihr?


Grüsse

Dominik

[sailor]

Moje
Kurze Info/Schaltrahmen

Roboanlage/Plasma,opt. Laser
Zeichnung gescannt,4mm Aluplatte (AL/Pb),....und los---Ergebnis---Katastrophe,(No go) !!!!!!!!
Ich hatte mir vom laesern,mehr versprochen,aber durch den dünnen Rand,wird der Rahmen zu heiß.
So geht`s nicht.

Stahl,selbe Sch.....,ich denke wir müssen,entweder Wasserstrahl schneiden, stanzen oder feilen.

Ich habe gestern,unsere Zeichnung einem Zulieferer unserer Firma gemailt,Stanztechn.,warten wir mal auf das Ergebnis.

...........ich bleib dran.....
gruß

hi luzi

Dann bin ich mal gespannt wie´s weiter geht.
Ich bin hier auch nicht weiter gekommen. Wollte mir einen selbst hestellen, aber zeitmäßig hat´s noch nicht geklappt.
Jetzt wart ich einfach mal ab, was deine Rahmen machen.

Gr. Kl us

[Fisch1958]

Hallo, wollte mal fragen obs was neues gibt?
Gruß Johann

[Inversator]

Habt ihr dxf oder step Dateien von dem Rahmen?
Dann würde ich die gerne mal unserem CNC-Fräser vorlegen was der so meint.
Gruss
Holger

[Suti01]

Ich hab mich auch schon erkundigt, mal sehen ob ich die Daten bekomme, evt könnte man es lasern und überfräsen...

Grüsse

Dominik

[zumie]

Hallo,

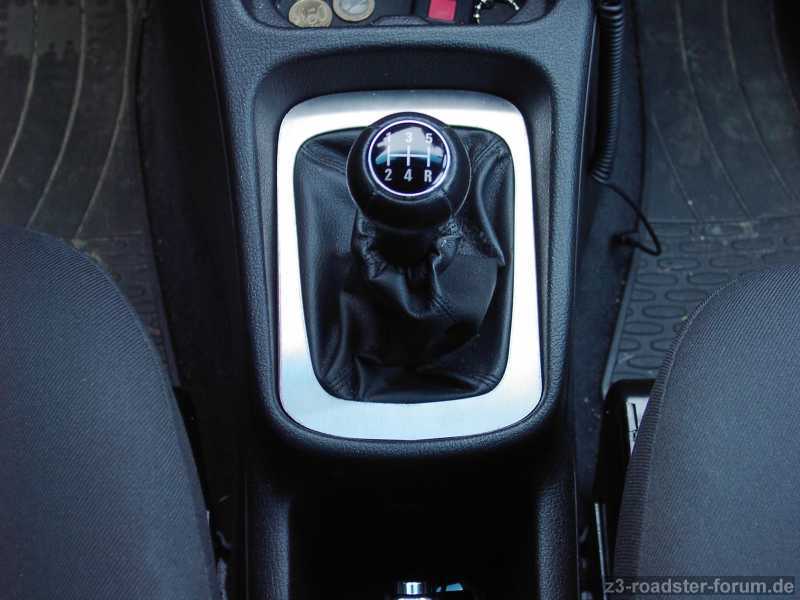

ich habe mal für einen Zafiraforum reichlich Kulissenrahmen ausläsern lassen,Material ist 1,5mm starkes gebürstetes Edelstahl,klappte einwandfrei.
Kostenpunkt,15,-Euro.
Gruß
Reinhard

[Inversator]

Erst lasern und dann fräsen halte ich für ungünstig bei einem dünnen, dreidimensionalen Rahmen. So einen Schnacksinn haben unsere Ingenieure in der Firma auch eine Zeitlang angeleiert. Waren der Meinung das sie Unmengen Geld einsparen würden wenn die Kontur schon grob vorhanden ist. Der Zeitaufwand beim aufspannen und ausrichten stand aber nie wirklich in Relation zum gesparten Material. Den Abfall zahlt man beim lasern übrigens auch mit. Und man hat noch die zusätzlichen Kosten für das lasern (wenn nicht im eigenen Hause machbar). Nach meiner unmassgeblichen Meinung gehört so ein Rahmen aus einer Platte gefräst. Wie gross müsste die Platte sein? 150 X 200 X 12? In der Mitte ist genügend Material zum auf- und umspannen und beidseitigen bearbeiten. Die sichbare Oberseite mit dem äusseren Rand kann schon fein geschlichtet werden. Senkungen für Schraubenköpfe können auch eingebracht werden wenn gewünscht. Erst wenn alle Konturen fertig gefräst sind kommt dann der endgültige Durchstich im letzten Arbeitsgang.
Gruss
Holger

[Suti01]

Erst lasern und dann fräsen halte ich für ungünstig bei einem dünnen, dreidimensionalen Rahmen. So einen Schnacksinn haben unsere Ingenieure in der Firma auch eine Zeitlang angeleiert. Waren der Meinung das sie Unmengen Geld einsparen würden wenn die Kontur schon grob vorhanden ist. Der Zeitaufwand beim aufspannen und ausrichten stand aber nie wirklich in Relation zum gesparten Material. Den Abfall zahlt man beim lasern übrigens auch mit. Und man hat noch die zusätzlichen Kosten für das lasern (wenn nicht im eigenen Hause machbar). Nach meiner unmassgeblichen Meinung gehört so ein Rahmen aus einer Platte gefräst. Wie gross müsste die Platte sein? 150 X 200 X 12? In der Mitte ist genügend Material zum auf- und umspannen und beidseitigen bearbeiten. Die sichbare Oberseite mit dem äusseren Rand kann schon fein geschlichtet werden. Senkungen für Schraubenköpfe können auch eingebracht werden wenn gewünscht. Erst wenn alle Konturen fertig gefräst sind kommt dann der endgültige Durchstich im letzten Arbeitsgang.
Gruss
Holger

Das ist natürlich die Luxus Variante.

Evt Alu mit einem Radiusfräser von Hand bearbeiten und anschliessend polieren, werde es Testen wenn es möglich ist den Rahmen zu laseern ohne extremen Verzug..

Grüsse

Dominik

[sailor]

Hallo luzi

wollte mal nachhaken, was aus den Schaltrahmen geworden ist.

Hat es mit dem Ausschneiden nun geklappt oder suchst noch nach einer Lösung.

Gr. Kl us
