Einbau Komfortblinker wie beim E36?

[SwaY]

danke dir

werds mir dann wohl auch einbauen, wollte nur zuvor mal den aufwand abklären

ich war nur in der originalanleitung von den "schaltplänen" irritiert und wo ich denn nun den grünen für das grundsätzliche blinksignal, egal wohin, anschließen muss, aber da lag ich ja richtig

ich versuch mal aufgrund der original-schaltpläne eine anschlußskizze zu erstellen

[GodlikeZ]

danke dir

werds mir dann wohl auch einbauen, wollte nur zuvor mal den aufwand abklären

ich war nur in der originalanleitung von den "schaltplänen" irritiert und wo ich denn nun den grünen für das grundsätzliche blinksignal, egal wohin, anschließen muss, aber da lag ich ja richtig

ich versuch mal aufgrund der original-schaltpläne eine anschlußskizze zu erstellen

der aufwand ist nicht wirklich gross.
wenn man die anleitung vom modul nimmt und dann in den zzz schaltplan schaut, kann es in der tat verwirrend wirken.
einfacher wirds, wenn man sich die funktion der moduls vor augen ruft. dieses übernimmt ja die funktion vom blinkerhebel und so muss es auch am schalter angeklemmt werden bzw. vor dem blinkerrelais. aus dem modul kommt ja auch keine getaktete spannung raus, sondern konstante 12 volt und das für ein paar sekunden. würde man das modul nun nach dem blinkerrelais anklemmen, würden die blinker ständig leuchten, wenn das modul arbeitet.

[mazepan]

Hi Manu,

scheinst ja ein Technikgenie zu sein.

Ich finds klasse, das du hilfst.

Nochmal ein großes Danke und ein dickes Lob [ externes Bild ]

[GodlikeZ]

Hi Manu,

scheinst ja ein Technikgenie zu sein.

Ich finds klasse, das du hilfst.

Nochmal ein großes Danke und ein dickes Lob [ externes Bild ]

nu is aber gut

wäre doch schlimm wenn ich, als gelernter elektroniker, keine schaltpläne lesen könnte

[SwaY]

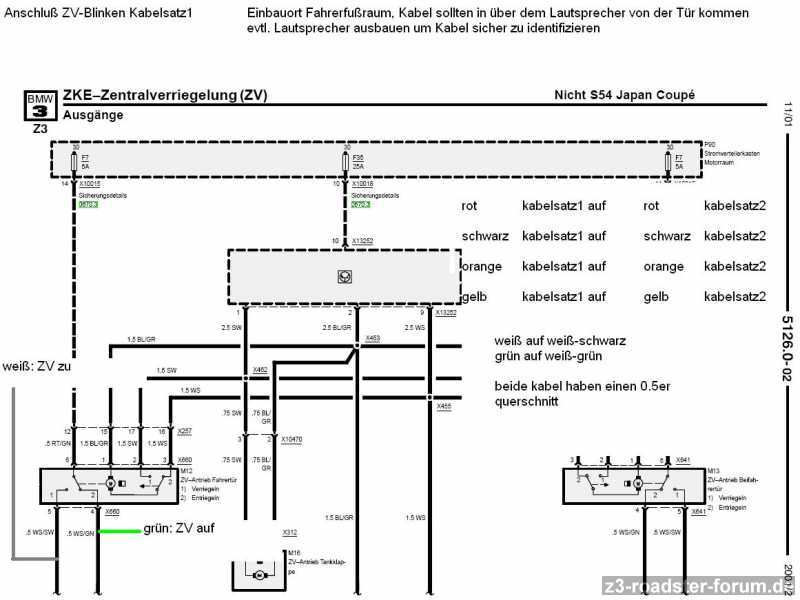

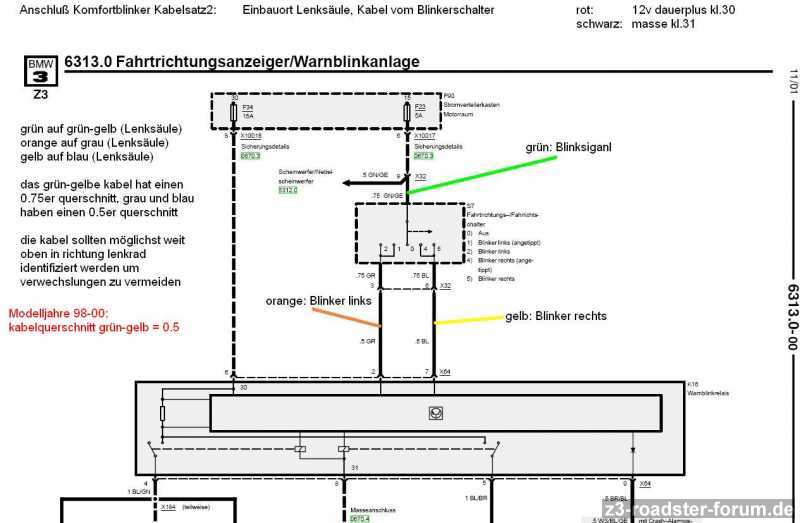

so ich hab nun einfach mal mit paint in die originalschaltpläne "hineingemalt" und einen einfachen anschlußplan für das waeco mt2000 erstellt
wenn ich es bei mir einbaue denke ich hoffentlich daran, dann kann ich es um bilder erweitern

die schaltpläne stammen hier aus dem forum aus dem download-bereich
die auszüge selbst aus dem schaltplan für die jahrgänge 01-02
hab die schaltpläne für ältere modelle verglichen und änderungen vermerkt

manu gibt bestimmt auch noch sein ok dazu...hoff mal ich hab keinen fehler gemacht

[GodlikeZ]

manu gibt bestimmt auch noch sein ok dazu...hoff mal ich hab keinen fehler gemacht

prima gemacht

mit bildern vom einbau (kabelbaum, trennstellen usw.) sollte die anleitung dann nen platz hier im download bereich bekommen

[SwaY]

danke fürs lob, elektrik ist ja eigentlich weniger mein ding

falls bei jemanden, der nicht soviel ahnung von der materie hat, fragen auftauchen, darf er mir gern bescheid geben, dann versuche ich es noch zu vereinfachen, sollte aber ausreichen denk ich

und bilder folgen dann wohl so mitte märz bis april
