Vermessung des Instrumententrägers... 3D-Druck / Basisdaten

von **seppo** » 03.08.2021 13:44

Hi Sven,

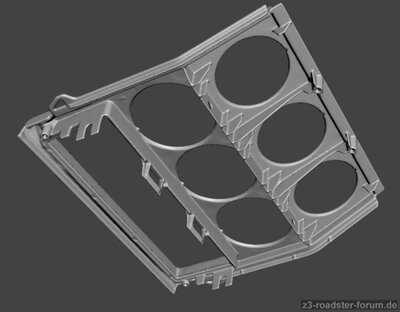

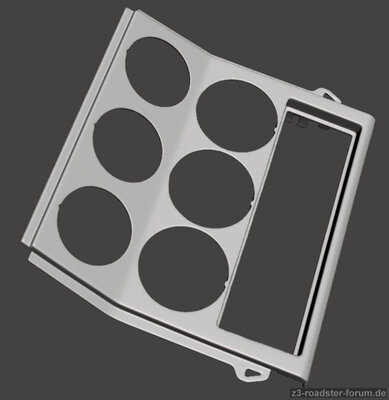

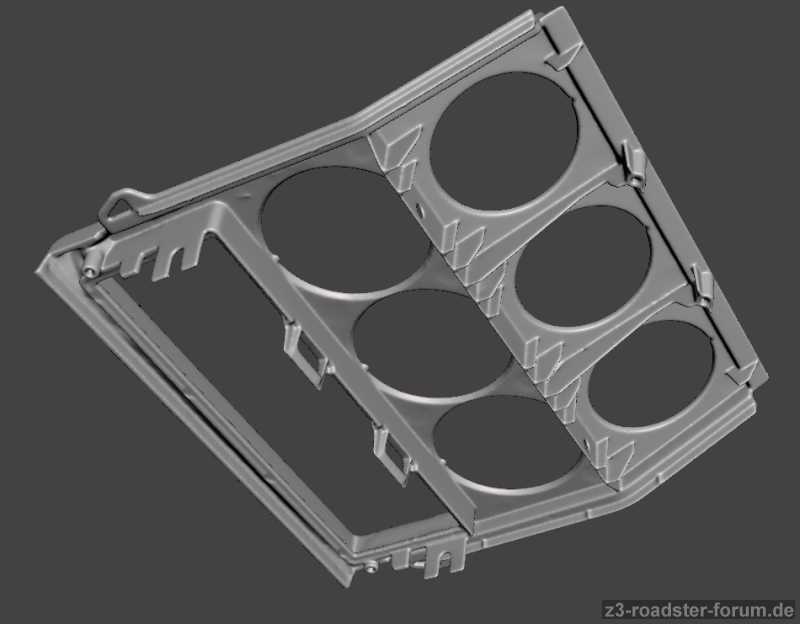

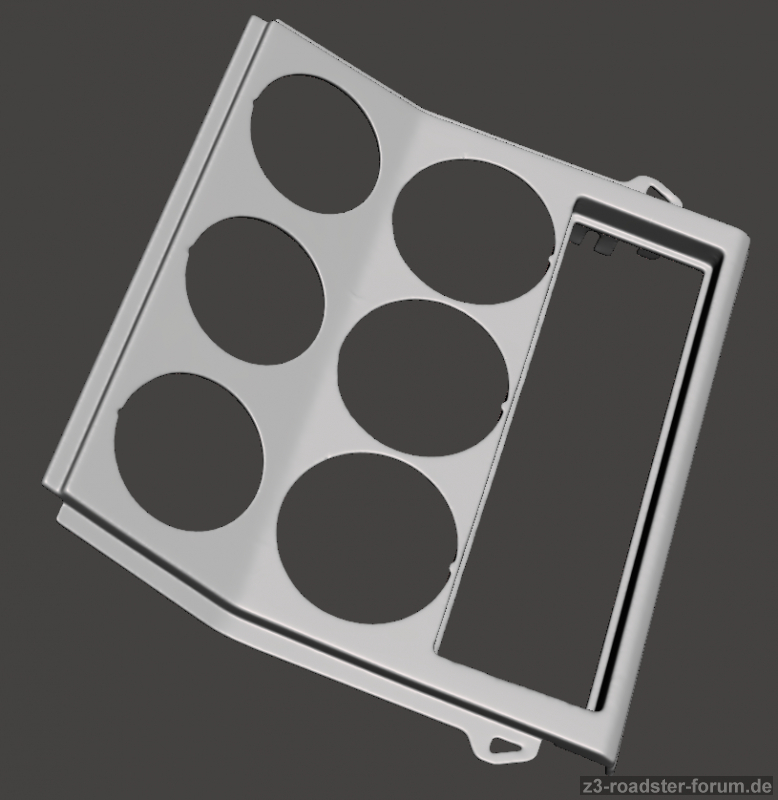

wenn du es selbst weiter machen möchtest, anbei eine STL Datei für die M Mittelkonsole mit 1 Din. Sehr detailgetreu!

https://drive.google.com/drive/folders/ ... sp=sharing

von **seppo** » 03.08.2021 14:40

Hab die Quelldateien beide noch gefunden:

Einmal der untere Teil:

https://grabcad.com/library/lower-console-trim-1

Und einmal der obere Teil:

https://grabcad.com/library/upper-conso ... -scanned-1

von **Ole** » 03.08.2021 14:47

Danke, damit kann ich auf jeden Fall mal etwas spielen. Wird also doch mal Zeit den 3D-Drucker wieder fit zu machen :lol:

von **seppo** » 03.08.2021 14:51

Ole hat geschrieben:Danke, damit kann ich auf jeden Fall mal etwas spielen. Wird also doch mal Zeit den 3D-Drucker wieder fit zu machen

Ich bin seit ein paar Monaten auch glücklicher Besitzer eines 3D Druckers. Habe bis jetzt aber noch keine komplexeren Ding gedruckt. Fokussiere mich gerade mehr auf die Modelldatengewinnung (Photogrammetrie) und die Bearbeitung der Daten am PC.

Kannst ja meinem Instagram Kanal Folgen :mrgreen:

https://www.instagram.com/3d_bmw_z3/

von **Ole** » 03.08.2021 14:57

Sehr nett. Habe mir deinen Kanal mal angeschaut. Du hast genau die Teile gescannt, wo ich auch schon dran gedacht habe (Spiegelhalter und M-Spiegel)

Gruß Sven

von **xdata** » 05.08.2021 06:50

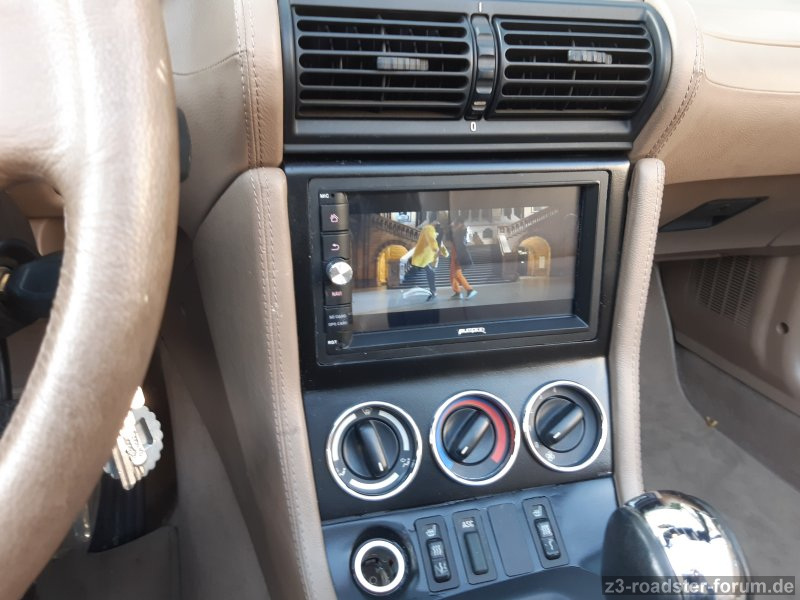

So wird es wenn man mit Dremel und Epoxy arbeitet:

: Doppeldin-Konsole

Hatte auch Scans. Der Aufwand, diese umzubauen und zu drucken schien mir zu groß zumal das Finish dann oft nicht überzeugt.
Der Punkt ist, dass man die 3D-Scans zuerst mal von Punktwolken in Primitiven umwandeln muss, ich kenne da keinen automatischen Prozess. Vielleicht könnte man ja beim Original-Hersteller oder BMW die Pläne bekommen? Dann macht es wieder Sinn darüber nachzudenken.
LG
Martin

von **MiB77** » 04.03.2026 16:04

Auch wenn das Thema schon älter ist, vielleicht habe ich ja Glück.

Die STL von weiter oben habe ich mir angeschaut, allerdings bräuchte ich ein anderes Layout.

Ich würde gern den oberen Teil mit dem Radioschacht drucken. Da mein neues 1DIN Radio minimal größer ist und so nicht passt. Hat Jemand vielleicht eine Vorlage oder fertige STL die ich nur anpassen muss?
