tank und tachoanzeige

[eisi]

Servus!

Nachdem ich den Tacho in den letzten Tagen mehrfach aus- bzw. eingebaut habe bin ich diesem Phänomen auch begegnet.
Der Fehler war schlicht, dass der schwarze Stecker nicht richtig arretiert war...
Tankanzeige ganz links, Reservelampe an, Tacho ohne Funktion und der BC ging auch nicht!!
Stecker mehrfach rein/raus dann funktionierte das Kombiteil wieder.
Event hast Du ein Masseproblem.

eisi

[MarcelK]

Hallo Zusammen,

danke für die schnellen Antworten.
Die Werkstatt soll laut ecu.de prüfen, ob auf PIN 3 wirklich "Masse" ist.
Die Pin-Belegung hat die Werkstatt nicht herausgefunden... Suche ergibt:

Stecker III schwarz
Pin 12: --
Pin 11: --
Pin 10: --
Pin 9: --
Pin 8: --
Pin 7: --
Pin 6: --
Pin 5: Nebelruecklicht
Pin 4: Wegsignal sw
Pin 3: Kl. 31b Tachogeber
Pin 2: Tankreserve Kontakt
Pin 1: Tankgeber

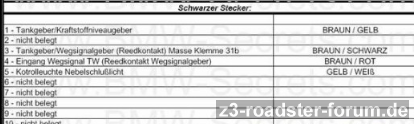

Auf einer anderen Seite finde ich eine leicht abweichende Pin-Belegung (siehe Anhang)
Über welchen Pin kommt das Signal der Geschwindigkeitsgeber?

Ich möchte denen "noch nicht" dazwischen funken... Morgen soll der Tankgeber nochmal ausgebaut werden. Am Telefon meinte er, dass er bei leerem Tank 2,5 ohm oder 20ohm messe (war sich nicht ganz sicher) und bei vollem Tank würde es weniger werden. Macht für mich keinen Sinn aktuell, oder?

Viele Grüße
Marcel

[haxe1]

Servus,

ich kann später mal bei Bosch reinschauen, ob es Bauteile Beschreibungen gibt incl. Belegung und Ohmwerte, schick mir vielleicht vorab deine genauen Fahrzeugdaten.

Gruß
Steffen

[Abbakus]

Zum Tankgeber & Schwimmerpositionen:
Schwimmer ganz unten ca. 20 Ohm
Schwimmer etwa in der Mitte ca. 90 Ohm
Schwimmer ganz oen ca. 500 Ohm

Zum Kombiinstrument:
Auf Pin 3 soll Masse für den Tankgeber und das Geschwindigkeitssignal sein
Auf Pin 2 liegt das Signal für die Reserveleuchte
Auf Pin 1 soll das Tankgeber-Signal anliegen

[haxe1]

Ich habe mir die Schaltpläne, die Lage der Bauteile und die Zusammenhänge im hinteren Bereich des ZZZ und in der Instrumentierung angeschaut.
Meine Schlussfolgerung wäre ein Masse Problem im hinteren Bereich der HA/Tank. Der Reedgeber für das Geschwindigkeitssignal an der HA/Diffi und der Tankgeber liegen zusammen. Es ist natürlich nur eine Idee, da genau diese beiden Bauteile ausgefallen sind. Im Anhang die Schaltpläne der Bauteile und Instrumentierung. Hat mal jemand etwas an der HA/Diffi gemacht, oder am Tank? oder hat der Kabelbaum im hinteren Bereich ein Problem

Gruß
Steffen

Instrument.pdf

(190.85 KiB) 197-mal heruntergeladen

Schaltplan Instrument.pdf

(225.47 KiB) 173-mal heruntergeladen

Tacho1.pdf

(232.06 KiB) 183-mal heruntergeladen

Tacho Signal2 X383.pdf

(252.2 KiB) 176-mal heruntergeladen

Tacho Signal.pdf

(197 KiB) 185-mal heruntergeladen

.

[haxe1]

Ich reich noch was nach, das ist der Knotenpunkt.

X805.pdf

(192.54 KiB) 189-mal heruntergeladen
