Pin belegung Servicestecker ?

Beitragvon Ralph » 02.03.2008 13:38

Liebe leute, kann mir jemand von euch sagen, wie die pins des sevicesteckers nummeriert sind ? wo finde ich pin 19 ( Masse ) und pin 7 ( Rückstellung ) ?
Für Informationen ggf. Zeichnung wäre ich dankbar.
LG Ralph.
Ralph
Benutzer

Themenstarter

18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft
18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft

Alter: 70
Beiträge: 18
Themen: 11
Registriert: 22.01.2008 22:31
Wohnort: Berlin

Z3 roadster 1.9 (1997)




Re: Pin belegung Servicestecker ?

Beitragvon GodlikeZ » 02.03.2008 13:53

nimm den deckel vom servicestecker ab und schau in den deckel rein - dort steht die pinbelegung :thumpsup:

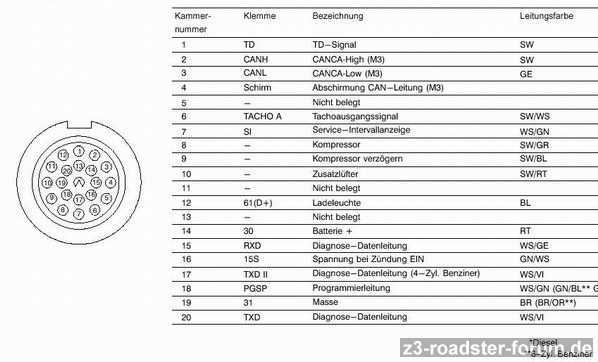

ansonsten hier mal ein "schaltbild" :wink:
