Elektronik Grundkurs (Projekt Bahnlampe)

[OQ3]

Das ist genau richtig so.
Alle Schaltschranktüren sind so geerdet.
Querschnitt zu hoch aber was soll's

[Bender-1729]

Hatte leider nur noch 1,0er Kabel vorrätig, sonst hätte ich ein 0,75er genommen. Zu hoch ist denke ich mal besser als zu niedrig, oder?

[Mach2.8]

Für Perfektionisten:

Der Querschnitt ist in keinem Fall zu groß. Für bewegliche Teile/Leitungen sind große Querschnitte gefordert da Bruchgefahr.
Mindestens 4mm² wird in der Regel für solche Anwendungen gefordert. Wenn die Zuleitungen zum Schrank größer sind, mindestens gleicher Querschnitt. Schaltschranktüren wie erwähnt sind mit 10-16mm² geerdet.

Ich hätte es relaxt gelassen wie es war. Im Fehlerfall ist der Schluß auf das Gehäuse, das ist geerdet und damit wird ein Abschaltstrom erreicht.

Hast du durch das schöne Gehäuse ein Loch und eine durchgängige Schraube eingesetzt,
oder ein Gewinde innen angepunktet, so dass man außen nichts sehen kann?

[OQ3]

Na denn sind wohl alle Schaltschranktüren die ich bereits geöffnet habe zu gering auf 0 Potiental gebracht worden.
Und das waren in den letzten 30 Jahren nicht gerade wenige.
Alle von weltweit handelten bedeutende Firmen.
Haben die das alle also falsch gemacht?
Und die technische Seite mit Ohmschen Gesetz und VDE/DIN Vorschriften und so lassen wir jetzt erstmal außen vor.
Nur mal so unter uns Perfektionisten

[OQ3]

Hatte leider nur noch 1,0er Kabel vorrätig, sonst hätte ich ein 0,75er genommen. Zu hoch ist denke ich mal besser als zu niedrig, oder?

Zu hoch geht gar nicht
Alles i.O.

[Bender-1729]

Hast du durch das schöne Gehäuse ein Loch und eine durchgängige Schraube eingesetzt,
oder ein Gewinde innen angepunktet, so dass man außen nichts sehen kann?

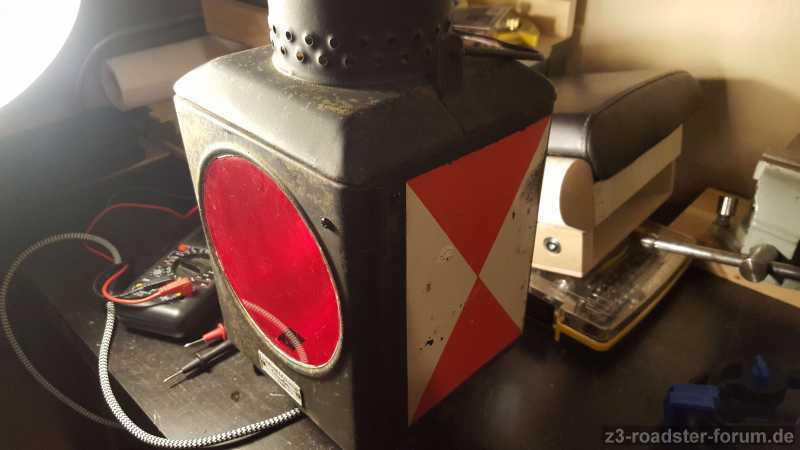

Ersteres. Schweißen kann ich leider nicht. Ich habe die Schraubenköpfe aber vorher schwarz lackiert. Da von Innen mit einer unlackierten Mutter gekontert wird, auf deren Auflagefläche ich noch den Lack des Gehäuses bis zum blanken Metall abgeschliffen habe, ist die Leitfähigkeit natürlich trotzdem gegeben.

Da die Leuchte sowieso in ihrer original "gebrauchten" Optik belassen und nicht neu lackiert wurde, fällt dieses Detail optisch aber gar nicht auf, wenn man nicht gezielt drauf achtet ... und selbst wenn, dann ist es mir so lieber, als wenn die Erdungs nachher evtl. lückenhaft ist.
