Elektronik Grundkurs (Projekt Bahnlampe)

[Bender-1729]

Super, danke!

Nur nochmal meine Frage von eben. ist wohl gerade untergegangen: Ist in diesem Fall überhaupt ein Metallsockel nötig, oder tut es dann auch ein Kunststoffsockel, der nur zweiadrig angeschlossen wird? Der Schutzleiter ans Gehäuse wäre ja trotzdem gegeben.

Hintergrund: ich hab ein wenig Bedenken, dass der beidseitige Reflektor der Bahnlampe den Sockel evtl. berühren könnte. Der Platz ist äußerst beengt. Dann wäre Kunststoff vermutlich besser, oder?

[andreasZ3]

... würde auf "Lüsterklemmen" verzichten und WAGO Klemmen verwenden!

[Bender-1729]

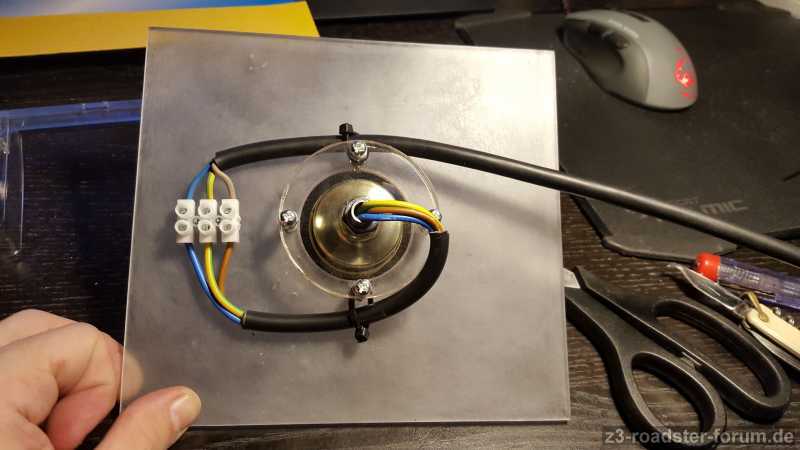

Hier mal ein erster Zwischenstand. Morgen wird verkabelt. Ich hab heute leider kein Bügeleisen-Kabel bekommen, bzw. nur in weiß, was nicht gepasst hätte. Morgen mal sehen, was ein anderer Baumarkt dazu sagt ...

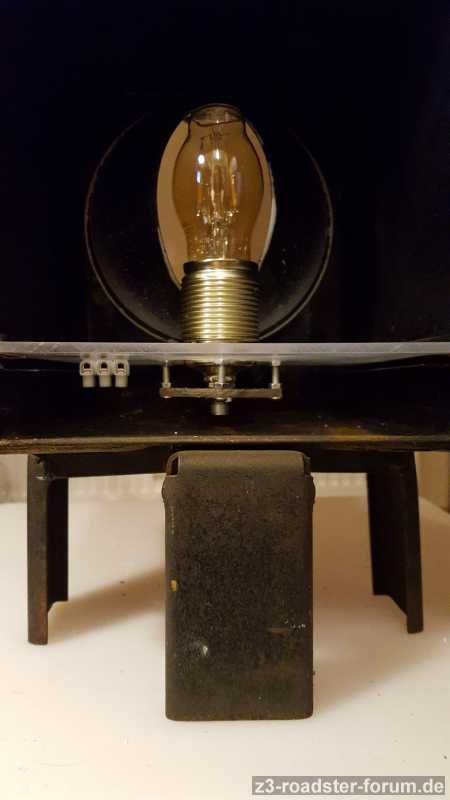

Die Lampenfassung musste ich mit einem kleinen Trick etwas "tiefer legen". Ansonsten wäre die Birne alles andere als mittig in der Aussparung gewesen. Das Plexiglas habe ich matt geschliffen. Ich habe leider beim Bohren der Öffnung aus Versehen ein paar Kratzer hinein gemacht und dann gab es kein zurück mehr ...

[Mach2.8]

o.k. sieht nach Kunstwerk aus

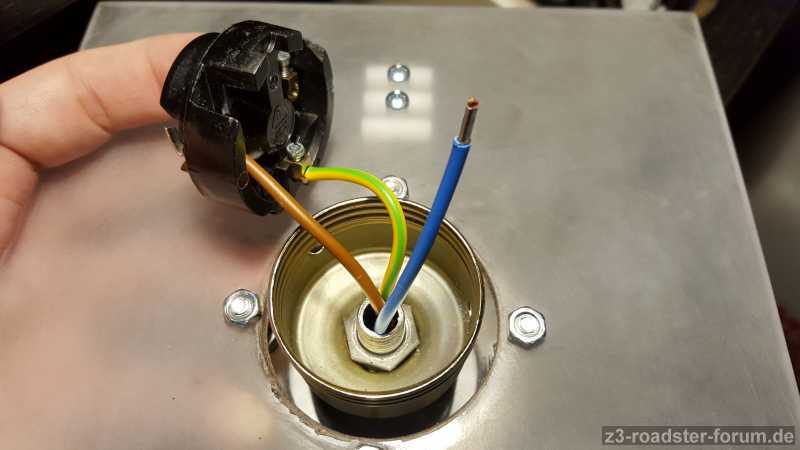

Nun die Metallfassung und das Gehäuse der Leuchte an den PE anschliessen. Dann ist gut.

[Bender-1729]

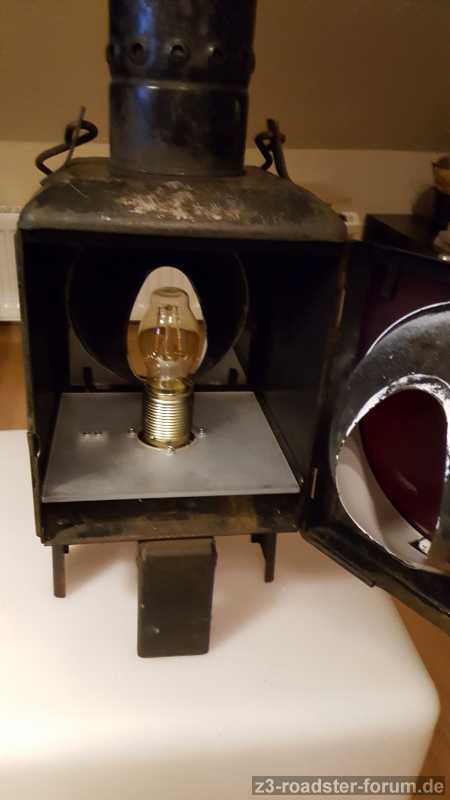

Es ist vollbracht! ... Naja, fast. Leider habe ich heute in insgesamt 3 weiteren Baumärkten auch kein stoffummanteltes Kabel in einer dunklen Farbe bekommen, aber das kann ich ja nachträglich noch ändern. Bis dahin muss ein "normales" 2 Meter Reststück aus meinem Bestand herhalten.

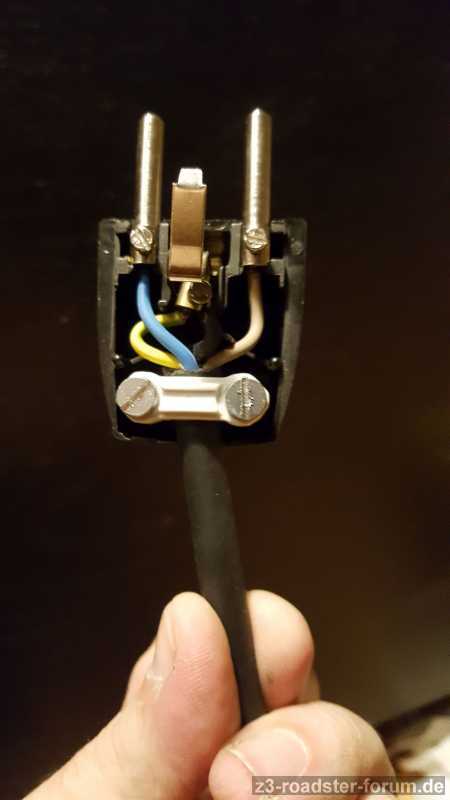

Anbei nochmal ein paar Fotos. Auch bewusst Detailfotos, damit die Elektroprofis hier mein Werk nochmal kritisch unter die Lupe nehmen können. Vielen Dank nochmal für Eure Unterstützung. ich hoffe, ich habe alles korrekt umgesetzt, ansonsten bitte her mit der Kritik!

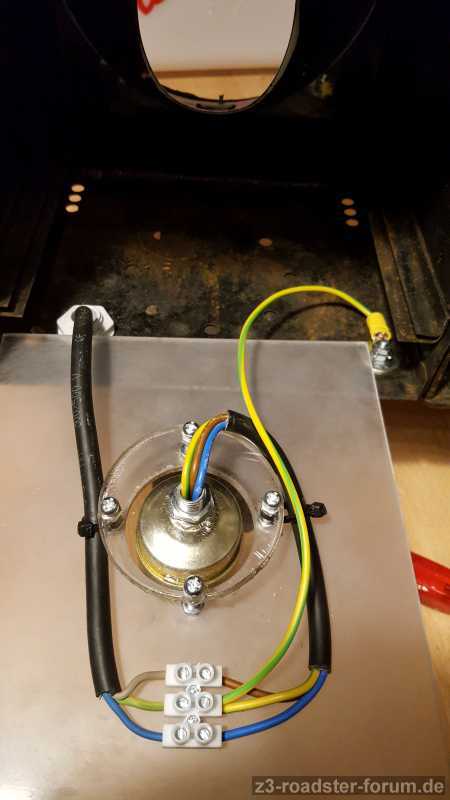

Die Kabelenden sind an allen Schraubverbindungen mit Aderendhülsen versehen. Zudem ist die Stelle auf der die Unterlegscheibe für die Erdungsschaube im Gehäuse aufliegt habe ich natürlich vorher von einer Seite (Innenseite des Gehäuses) blankgeschliffen! Trotzdem die Frage: Gibt es denn nun für mich als Leihen eine Möglichkeit zu überprüfen, ob die Erdung auch perfekt ans Gehäuse leitet?

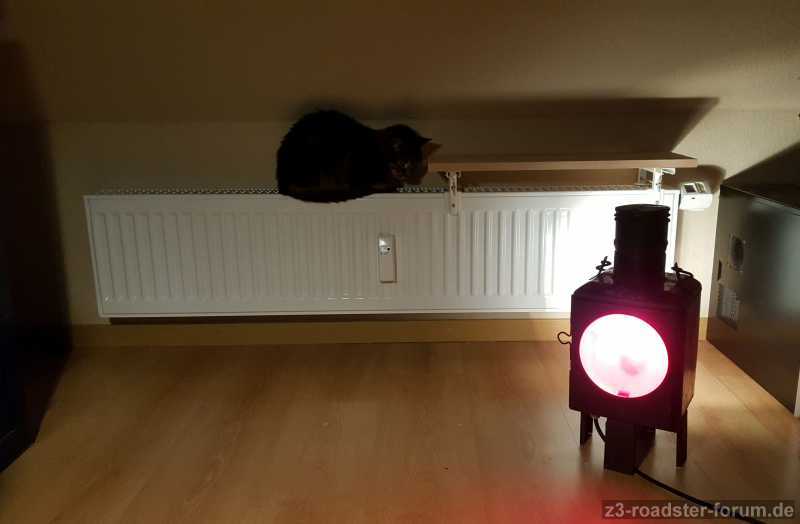

Ps.: Die Birne ist übrigens viel zu hell, obwohl es schon "nur" eine 4 Watt LED Birne ist. Da muss ich nochmal was "dunkleres" auftreiben. Im Moment wäre die Leuchte jedenfalls wieder perfekt für Ihre ursprüngliche Funktion qualifiziert!

[Bender-1729]

Ps.:

[Mach2.8]

Gut gemacht.

Die Schutzleiterverbindung kann nur mit einem Messgerät geprüft werden. Die Verbindung ist aber perfekt, somit würde ich auch ohne Messung das o.k. geben. (Ich hoffe, niemand von den Auszubildenten oder Prüfungskommission liest mit )

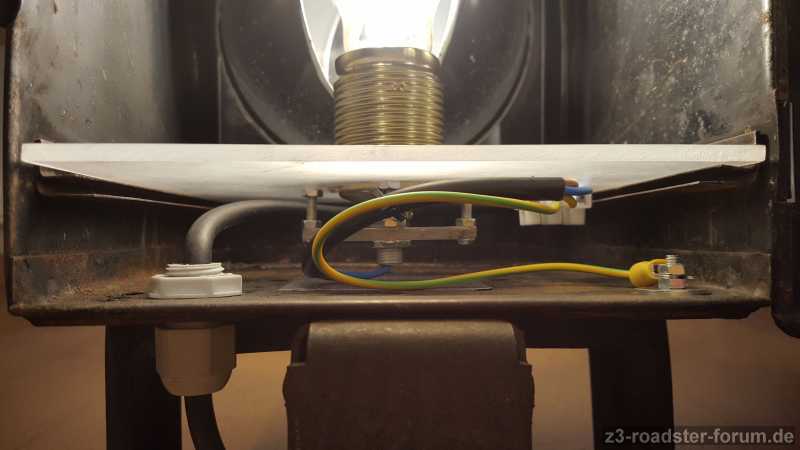

Der schwarze Kabelmantel sollte durch die Gewindestange bis kurz vor die Öffnung zur Fassung reichen, damit an der Austrittsöffnung die Leiterisolierung nicht so leicht beschädigt werden kann. Bei der Verwendung von LED muss die Wärme nicht berücksichtigt werden. Für "normale" Glühampen sollten Siliconschläuche über die Leiter im Fassungsinnenbereich übergezogen werden............
Als Alternative könnte eine "Nostalgie"-Glühlampe eingesetzt werden. Hat aber mehr Stromaufnahme. Kommt halt drauf an, wie lange die Leuchtzeiten sind. Ich denke aber, dass das schöne Teil schon den ganzen Abend "strahlen" soll.

Grüße von Daniel

[Bender-1729]

Danke für die Einschätzung.

Ich hab schon befürchtet, dass ich bzgl. des Kabels an der Gewindestange nochmal ran muss. Die Lösung hat so zwei Gründe: Erstens hat das 3-adrige 1,0er Kabel, das ich noch hier hatte, gar nicht durch die Gewindestange gepasst und zweitens hätte ich das Kabel am Austritt unten sehr stark knicken müssen. bei den drei einzelnen Adern war das weniger problematisch. Daher hab ich es mal so versucht. Da muss ich wohl nächste Woche nochmal ein paar Cent in einen halben Meter 0,75er Kabel investieren und dann die Gewindestange ein paar Millimeter höher drehen damit etwas mehr Platz vorhanden ist.

Wegen der Glühbirne bin ich mir noch unsicher. Fakt ist jedenfalls, so ist das ganze leider zu hell. Der ganze Effekt geht flöten, weil man die Birne gar nicht ansehen kann, ohne geblendet zu werden. Die 4 Watt "Edison"-LED-Birne, die ich extra für dieses Projekt gekauft hatte, ist eben bereits in eine Wohnzimmerlampe umgezogen, wo sie eine 6 Jahre alte 8 Watt Birne ersetzt (mit dem selben Leuchtergebnis übrigens). Eigentlich zu schade, aber was solls. Eine "herkömmliche" Edison-Birne wäre in der Tat eine Lösung, aber diese haben ja leider einen relativ hohen Stromverbrauch, wie du auch schon angemerkt hast. Mein gesamtes Wohnzimmer läuft in diesem Moment mit 16 Watt Leistung (4 x 4 Watt LED-Birnen). Es wäre schade, das mit einer "herkömmlichen" Birne zu verdreifachen. Das Problem ist, dass ich diese Lampenform nirgendwo anders von einem namenhaften Hersteller mit 2 Watt Leistung finden kann. Bei Amazon & Co. findet man zwar diverse "China-Böller", aber irgendwie hab ich da kein Vertrauen zu und eine "normale", runde Glühbirne passt schlicht und einfach nicht in das Lampengehäuse. ich hab es eben schon ausprobiert. Stößt an die beiden Reflektoren an und die Klappe geht nicht mehr zu. Der Glaskolben des original Petroleumeinsatzes ist nunmal auch länglich. Meine Überlegung geht jetzt dahin, den E27 Metallsockel gegen einen E14 Sockel zu tauschen. Hier hat man mit den E14er Kerzenbirnen weitaus mehr Auswahl. Hätte ich halt 4,00 € zum Fenster rausgeworfen ...

Dafür bin ich eben bzgl. des Kabels fündig geworden. Ich überlege nur noch, welche Farbe es werden soll. Schlicht "schwarz", retro "schwarz/weiß", oder passend zum Seitenmuster "rot/weiß". Da schlaf' ich nochmal drüber ...

Schwarz: https://www.amazon.de/Textilkabel-Stoff ... TKAJTVXYMV

Schwarz / Weiß: https://www.amazon.de/Textilkabel-dreia ... MA2H94SGW2

Rot / Weiß: https://www.amazon.de/gp/product/B00DW5 ... UTF8&psc=1

[SharkAttack]

Denk bitte daran, dass Du den PE des Anschlusskabels in der Lampe länger lässt als L und N.
Das sieht für mich nämlich aktuell nicht so aus.

Somit ist hoffentlich auch gewährleistet, dass, sofern zu stark am Kabel gezogen wird (ja, das kann auch bei einer vorhandenen Zugentlastung geschehen), die Schutzleiterverbindung bis zu letzt, d.h. auch wenn es zu einem Gehäuseschluss kommen sollte, zur Abschaltung führt.

PS: Auch bei LEDs gibt es ein Leistungsteil, welches Wärme produziert...

[Bender-1729]

Denk bitte daran, dass Du den PE des Anschlusskabels in der Lampe länger lässt als L und N.
Das sieht für mich nämlich aktuell nicht so aus.

Somit ist hoffentlich auch gewährleistet, dass, sofern zu stark am Kabel gezogen wird (ja, das kann auch bei einer vorhandenen Zugentlastung geschehen), die Schutzleiterverbindung bis zu letzt, d.h. auch wenn es zu einem Gehäuseschluss kommen sollte, zur Abschaltung führt.

PS: Auch bei LEDs gibt es ein Leistungsteil, welches Wärme produziert...

Hallo, nein, das habe ich momentan in der Tat nicht so gemacht. Da ich heute aber sowieso das neue Kabel bestellt habe und dieses dann bald montieren werde, werde ich das dann dort auf jeden Fall umsetzen. Aktuell ist die Lampe sowieso schon wieder zerlegt. Es hat mir doch keine Ruhe gelassen, dass die Plexiglas-Platte nur lose aufliegt. War einfach zu wackelig. Daher habe ich heute ein neues Stück zurecht gesägt / gefräst, welches sich in die Führungsschiene einschieben lässt, so wie es auch bei der original Petroleum-Lampe der Fall war. Da ich die Lampe morgen auf E14-Gewinde umbauen werde, ist die Vertiefung wahrscheinlich eh nicht mehr notwendig. Ich bin bei sowas leider sehr "pingelig".

Ich habe jetzt übrigens die rot- weiße und die schwarz-weiße Variante bestellt (jeweils 3 Meter). Ich konnte mich anhand der Produktbilder einfach nicht entscheiden und so ein Kabel wird ja nicht schlecht ... Das nächste Projekt kommt bestimmt.
