Z3 1.9 (M43) Wo Tempomat Stellmotor einbauen

[Funbrake]

Hi Zusammen,
ich bin seit 3 Wochen Z3 Fahrer. Ich konnte noch ein schönes Exemplar mit 78.000km abgreifen *freu*

Ich bin gerade dabei, einen Tempomat (GRA) nachzurüsten. Da der M43 Motor (meiner ist Bj. 1996) kein eGas sondern einen Bowdenzug besitzt, habe ich mir folgende Teile bestellt:

• Tempomat Hebel
• Tempomat Stellmotor mit Halterung und Bowdenzug
• Tempomat Steuereinheit
• Kupplungssensor

Zu meinem großen Überraschen ist der Motor schon mit der Drosselklappe für zwei Bowdenzüge (einmal für Gaspedal, einmal Stellmotor) ausgestattet. Auch als ich den Kupllungspedal Sensor eingebaut habe, war da schon ein Kabel mit passendem Stecker "lose" in der Gegend gehangen. Es scheint, als wäre der Kabelbaum also auch schon vorhanden. Auch im Sicherungskasten ist eine Sicherung Nr. 46 vorhanden, die mit "Geschwindigkeitsregelung" beschriftet ist.

Allerdings finde ich im Motorraum weder irgendeine Aufnahme für den Tempomat Stellmotor, noch das entsprechende Kabel mit dem Großen runden Stecker. Ich habe gelesen, dass die Suche schwierig sein soll, aber dass ich nach 1h noch immer nichts gefunden habe, macht mich stutzig.

Da mein Wagen bereits eine Standheizung nachgerüstet bekommen hat, frage ich mich nun, ob nicht hierfür mein gesuchtes Kabel drauf ging.

Meine Frage ist nun:

• Ist bei mir der Kabelbaum für den Tempomaten bereits vorhanden?
• Wo muss dieser Stellmotor befestigt werden?
• Wo um alles in der Welt könnte das entsprechende Kabel für den Stellmotor sein?

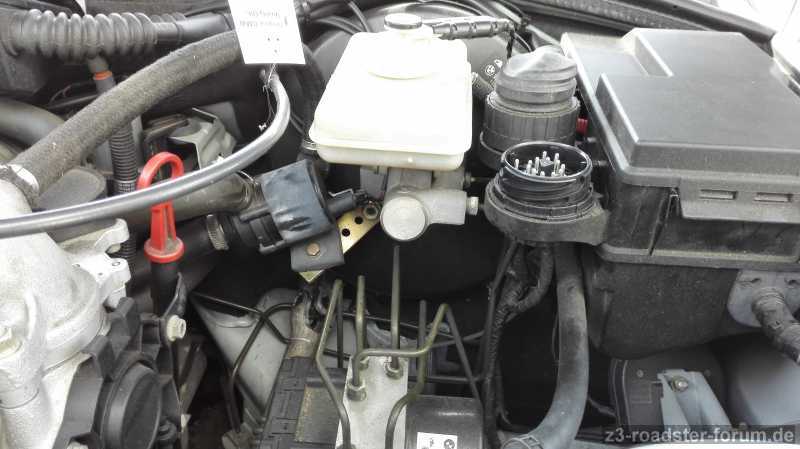

Im Anhang findet ihr Bilder aus meinem Motorraum. Auffällig finde ich, dass es dort ein Messingfarbenes Blech gibt, an dem ein Kabel gehalten wird, dass, so wie es aussieht, definitiv nicht original ist. Ob das mit meinen Fragen was zu tun hat, weiß ich nicht.
Ich hoffe, ihr könnt mir helfen.

[neuling]

standheizung nachgerüstet ?! an dem messingteil hängt doch ein schlauch mit pumpe oder seh ich das falsch wenn ja haste deine antwort die komische buchse da gehört noch ein deckel dazu noch vorhanden ? der lose stecker haste alarmanlage eventuell wurde die sirene deaktiviert

[mystica]

Hallo,

das die Kabel einfach so lose herumhängen ist nicht normal. Sie sind zwar bei dem Baujahr vorhanden, aber zurückgebunden und gut versteckt, besonders das vom Steuergerät hinter dem Handschuhfach.

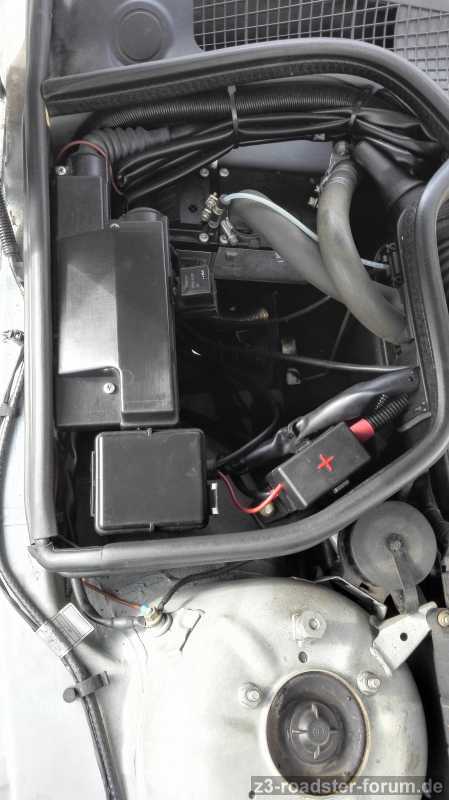

Bei Bild 1 liegst Du richtig, der Motor wird nach dem Sicherungskasten verbaut und dort findest Du auch mit etwas suchen das vorhandene Kabel.

Schöne Grüße
Horst

[norbertzzz]

Hallo Funbrake

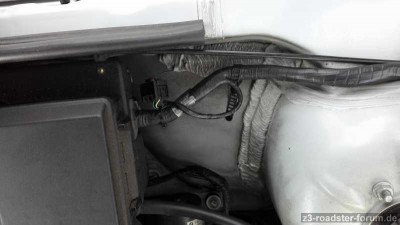

bei dir ist vermutlich das Anschlußkabel für den Stellmotor vorhanden. Der an dem Kabelstrang (Bild 2) zurückgebundene ovale Stecker (vom Sicherungskasten kommend) kann eventuell das Anschlußkabel sein. Obwohl das Baujahr für den großen runden Anschlußstecker spricht , kann es sein, dass auch wegen der vorhanden Anschlüsse für den Kupplungsschalter alle erforderlichen Kabel bereits installiert sind.
Der Stellmotor wird seitlich vom Federbeindom mittels speziellem Halter (41 14 8 401 744) montiert. War damals als ich meinen Tempomat nachgerüstet habe für unter 5,00 Euro bei BMW zu kaufen. Leider müssen dafür drei Löcher gebohrt werden und mit speziellen Schauben versehen werden. Ich habe für mich eine andere Lösung entschieden und wollte ich nicht anbohren.
Ich füge mal ein Fotos bei.
Wenn du nicht weiter kommst, kannst du ruhig Fragen stellen.
Gruß
Norbert

[Funbrake]

Hi. Danke Norbertzzz, das Bild hilft mir ungemein.
Für welche Methode - wenn du nicht gebohrt hast - hast du dich denn entschieden? Ich erkenne das auf dem Bild nicht.

Ist es möglich, dass ich einen anderen Stellmotor habe? Ich habe ihn bei Ebay gebraucht gekauft, er soll für den E36 / M43 Motor geeignet sein. Zwei Fragen:

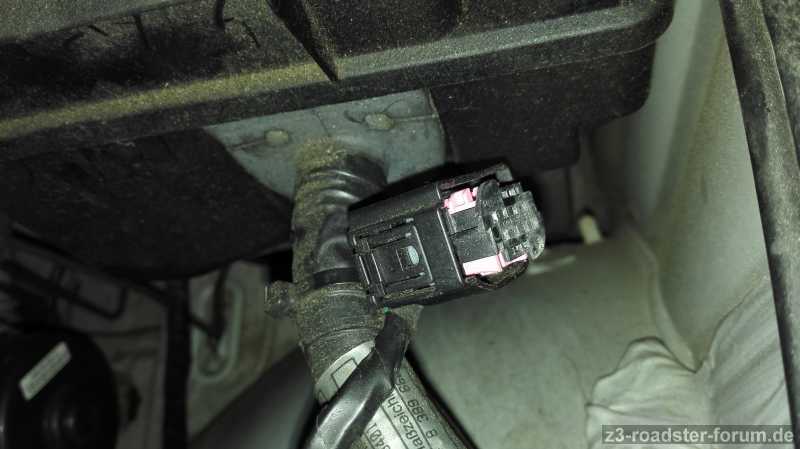

• Die Buchse sieht so groß und Rund aus. Der freie Stecker bei mir eher Eckig (siehe Bilder)
• Ist es möglich, dass auch die Halterung nicht für den Zetti gedacht ist?

Um die anderen Fragen noch zu beantworten:

• Ja, der Wagen hat sowohl Standheizung als auch eine Alarmanlage verbaut
• Nein, die Kabel hingen nicht frei im Raum rum sondern waren mit Kabelbinder und Tape fixiert
• Ja, auch den Deckel zur Abdeckung habe ich noch, habe ich nur fürs Bild abgemacht

[Funbrake]

Ich scheine mir die Frage gerade selbst beantwortet zu haben, es gibt unter der Teilenummer 8369027 einen Stellmotor mit schmaler Buchse und unter der Teilenummer 6571-8360043 eben den, den ich gekauft hatte. Leider schreiben alle Ebay Verkäufer, sie würden alle für die Z3's passen

[Steinbeizzzer]

Ich habe das im Schaltplan gefunden, vieleicht hilft das weiter.
Beim Baujahr 96 schaut es genauso aus

[norbertzzz]

Hallo Funbrake,

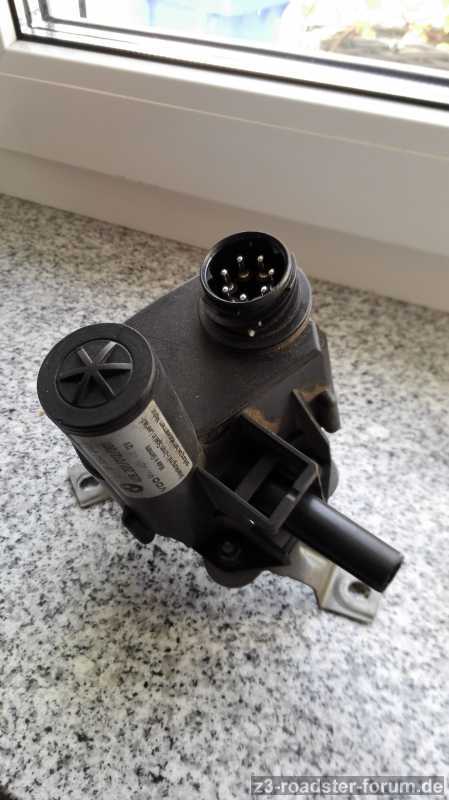

also, das Bild vom deinem Stellmotor ist zutreffend für dein Baujahr. Großer runder Anschluß ! Passt!
Das Problem sehe ich in dem Anschlußstecker, der entspricht keiner Zuordnung. Weder rund noch oval.
Ich befürchte, dass du hier noch einmal über den Schaltplan suchen mußt. Siehe den Hinweis von Steinbeizzer !
Kann möglich sein, dass der Anschluß im Kabelstrang an andere Stelle sichtbar ist. Ist das Steuergerät dann schon hinter dem Handschuhkasten montiert und mit dem richtigen Anschlußstecker? Und war der Stecker im Kabelstrang vorhanden?
Sicherlich alles Fragen, aber hinterher sollte es auch funktionieren.

An meinem Zetti habe ich statt Bohrung bei mir mit einem speziellem Klebestreifen und Klettverschluß gearbeitet, den Halter aufgesetzt und den Stellmotor mit den Schrauben befestigt. Hält seit fast sechs Jahren perfekt.

Gruß
Norbert

[norbertzzz]

Hallo,
sehe gerade, an deinem Stellmotor ist der erforderliche Halter bereits montiert...

[Funbrake]

Habe jetzt nochmal eine Stunde im Motorraum gesucht und kein freies, Rundes Kabel gefunden.

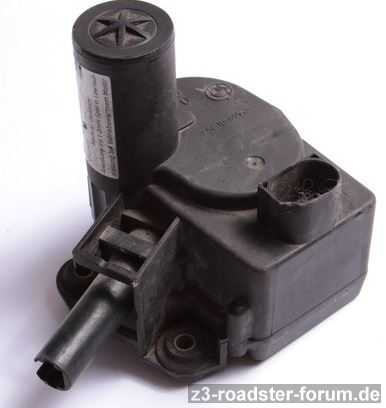

Stattdessen habe ich mir in Ebay jetzt nochmal genau die Anschlussbuchse angesehen, die der Stellmotor 8369027 hat.
Und die scheint ziemlich gut mit dem einzigst freien Stecker im Motorraum übereinzustimmen (siehe Bild weiter oben).
Außerdem Norbertzzz, sieht es auf deinem Bild ähnlich aus.
Ich habe gestern extra nochmal mit dem VIN Dekoder online nachgesehen, mein KFZ ist 11/1996 gebaut worden, EZ war 1997.
Mich verwundert es, dass ihr euch alle so sicher seid, dass der Runde Stecker der richtige ist.

Ich habe jetzt jedenfalls den Stellmotor 8369027 bestellt und werde es einfach testen. Ihr hört von mir. Grüße und Danke soweit
