Armlehne für den Z3

Beitragvon Haehnchen » 20.04.2024 14:35

Guten Tag zusammen,
ich habe mich den letzten Monat damit beschäftigt mir eine Mittelarmlehne für den Z3 zu konstruieren und zu fertigen. Grund dafür ist, dass mir die originalen Varianten nicht zugesagt haben, aufgrund mangelnder Polsterung und Hartplastik. Preislich waren diese mir auch zu teuer. Der Beitrag in diesem Forum soll ein Lösungsvorschlag für Bastler sein. Denn ich bin sicherlich nicht der erste mit solch einer Idee für den Z3.

WhatsApp Image 2024-04-20 at 13.55.29.jpeg


Beschreibung der Armlehne:

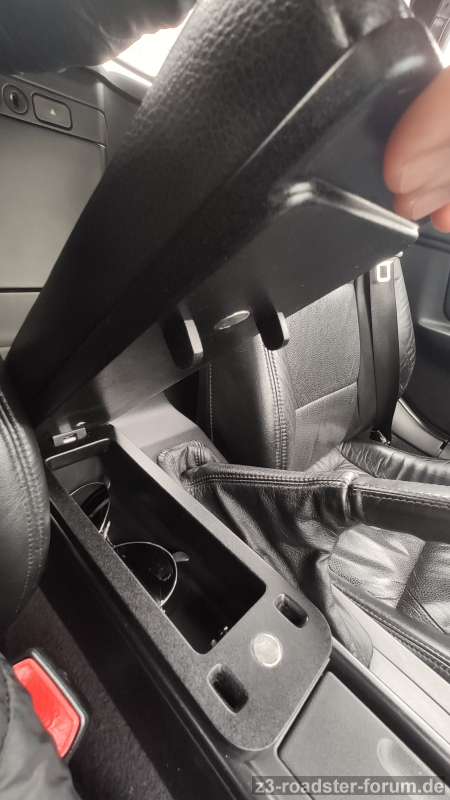

Die Armlehne besteht aus ABS und wurde 3D-gedruckt. Anschließend ordentlich verschliffen und mit Strukturlack lackiert. Die Armlehne ist klappbar und wird durch einen Magneten geschlossen gehalten. Zwei Dorne (siehe Bild) arretieren im geschlossenen Zustand gegen seitliche Bewegungen. Sie verhindern dazu ein Ausschlagen des Gelenks.
Beledert wurde das ganze mit Kunstleder in Eigenregie. Das Poster für die Armlehne ist ein ca. 400mm starker Kaltschaum. (50/75) der auf einer 6mm starken Holzplatte geklebt ist. Das Leder ist unten umgeschlagen und getackert.

WhatsApp Image 2024-04-20 at 13.54.54.jpeg

WhatsApp Image 2024-04-20 at 13.56.10.jpeg


Montage:

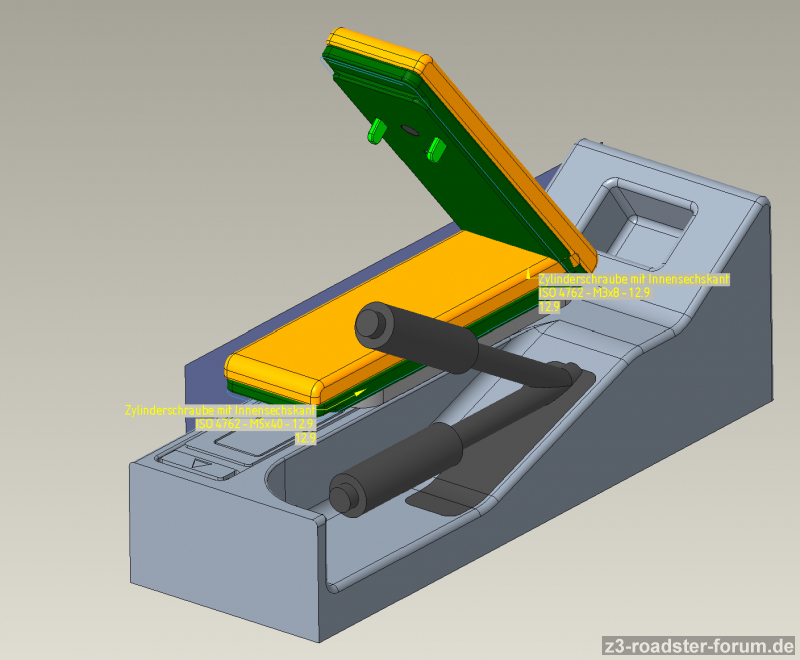

Mir war es wichtig keine Löcher zu bohren oder irgendetwas zu verkleben. Daher ist die Armlehne, wie auf dem Bild zu erkennen, nach dem Prinzip eines Spannbockes geklemmt. Gummiauflagen verhindern rutschen und Kratzer. Über eine Schraube lässt sich der komplette Zusammenbau schnell montieren.



Teilt mir gerne eure Meinungen und Feedback, ich bin gespannt, was die Community von diesem Lösungsvorschlag hält. Wer Interesse hat sich solch eine Armlehne zu bauen, darf sich gerne via PN melden. Neben den Druckfiles habe ich auch noch Schnittmuster und Materiallisten.

MFG

Benutzeravatar
Haehnchen
Benutzer

Themenstarter

2 Jahre Mitgliedschaft2 Jahre Mitgliedschaft

Beiträge: 5
Themen: 3
Bilder: 0
Registriert: 02.02.2022 17:56

Z3 roadster 1.9 (1996)




Re: Armlehne für den Z3

Beitragvon OldsCool » 20.04.2024 16:16

Richtig gut gemacht! :2thumpsup:
Benutzeravatar
OldsCool
Benutzer

5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft

Alter: 44
Beiträge: 5132
Themen: 41
Bilder: 7
Registriert: 05.06.2019 14:08
Wohnort: Unterallgäu

Z3 roadster 1.9i (03/1999)




Z3 roadster 2.8 (01/2000)







Re: Armlehne für den Z3

Beitragvon Peters_Z » 20.04.2024 18:40

Hört sich sehr interessant an, vor allem das mit dem befestigen ohne bohren :2thumpsup:.
Benutzeravatar
Peters_Z
Benutzer

8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft8 Jahre Mitgliedschaft

Alter: 57
Beiträge: 764
Themen: 41
Bilder: 65
Registriert: 12.11.2015 19:14
Wohnort: Filderstadt

Z3 roadster 2.2i (07/2001)







Re: Armlehne für den Z3

Beitragvon Oliver. » 20.04.2024 19:14

Saubere Arbeit :thumpsup: , ich hätte aber die Auflagefläche bis zur Hälfte über die Handbremse gezogen wie bei mir. Meine wird einfach nur ins Fach gesteckt und hat seitlich und vorne/hinten einen Schutz für den Kunststoff der Mittelkonsole.

LG
Oliver.
Dateianhänge
Benutzeravatar
Oliver.
Benutzer

18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft
18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft18 Jahre Mitgliedschaft

Alter: 53
Beiträge: 508
Themen: 16
Registriert: 14.09.2005 12:56
Wohnort: Graz

Z3 roadster 1.8 (1997)


Re: Armlehne für den Z3

Beitragvon eisi » 20.04.2024 19:34

Servus!

Sie saubere Arbeit und Optik verdienen vollen Respekt :2thumpsup:
Mir persönlich fällt bei der präsentierten Version die Höhe zu gering aus.
Aus diesem Grund habe ich eine orig. E46 MAL auf die vorhandene Mittelkonsole so angepasst, dass beide Arme auf gleicher Höhe aufliegen. Zudem liefert diese mehr Ablageraum auf zwei Ebenen.

eisi
Benutzeravatar
eisi
Benutzer

13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft
13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft13 Jahre Mitgliedschaft

Alter: 59
Beiträge: 8604
Themen: 595
Bilder: 116
Registriert: 29.05.2011 21:20
Wohnort: Grafschaft zu Toerring

Z3 roadster 2.8 (02/1998)









Re: Armlehne für den Z3

Beitragvon helle75 » 21.04.2024 19:53

Servus ,
Schaut echt gut aus . Planung , Umsetzung und Verarbeitung Top , nach den Bildern.
Mir persönlich wäre Sie zu schmal, für Beifahrer Top , als Fahrer musst den Ellenbogen immer ganz drüben haben.
Wie immer hat da jeder seine eigene Vorstellung, auch gut do.
Ansonsten Top Variante.
Gruß helle
Benutzeravatar
helle75
Benutzer

5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft5 Jahre Mitgliedschaft

Beiträge: 266
Themen: 3
Bilder: 55
Registriert: 03.01.2019 20:35
Wohnort: Stephansposching

Z3 roadster 2.2i (06/2002)







Re: Armlehne für den Z3

Beitragvon schwabenwikinger » 23.04.2024 08:49

Hallo Zusammen,

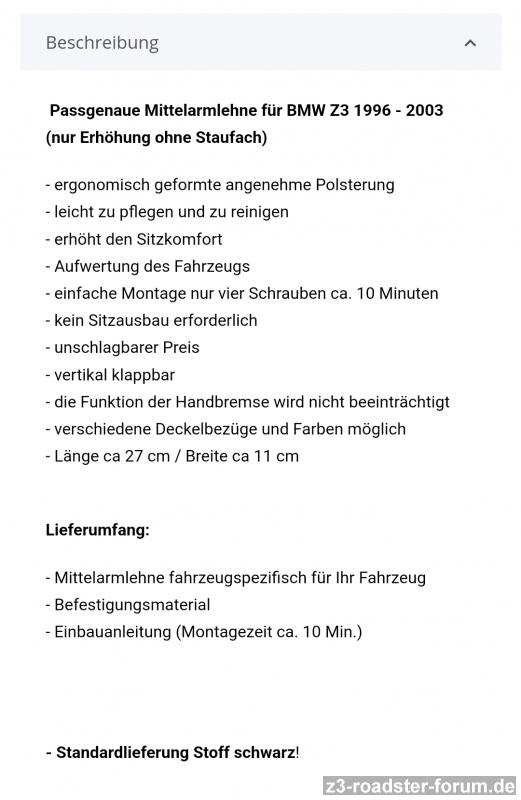

ich bin auf diese MAL gestoßen. Es wird aber nichts zur Befestigung ausgesagt:
